ДЗ 1: Домашнее задание №1 вариант 6
Описание

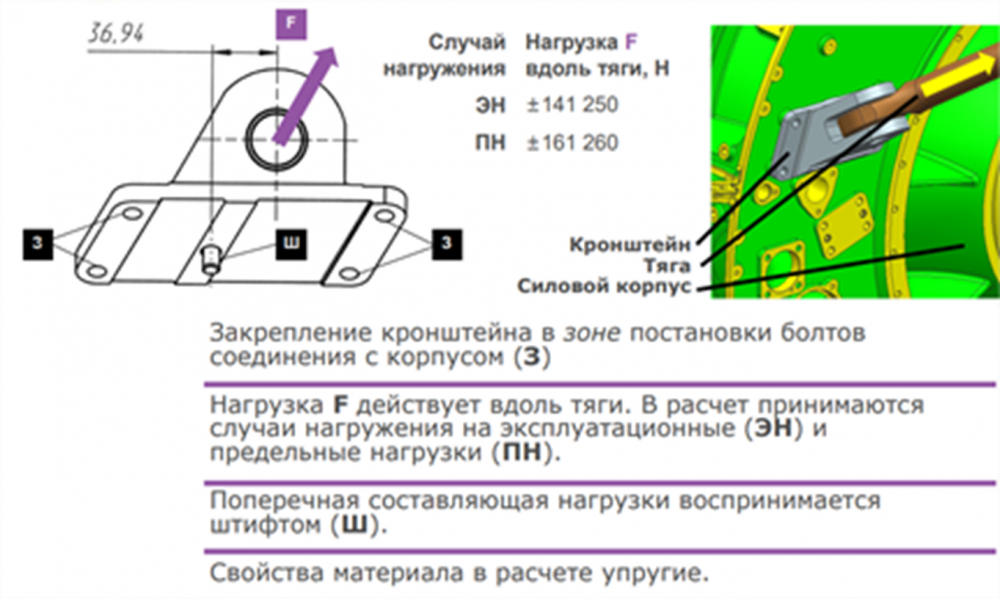

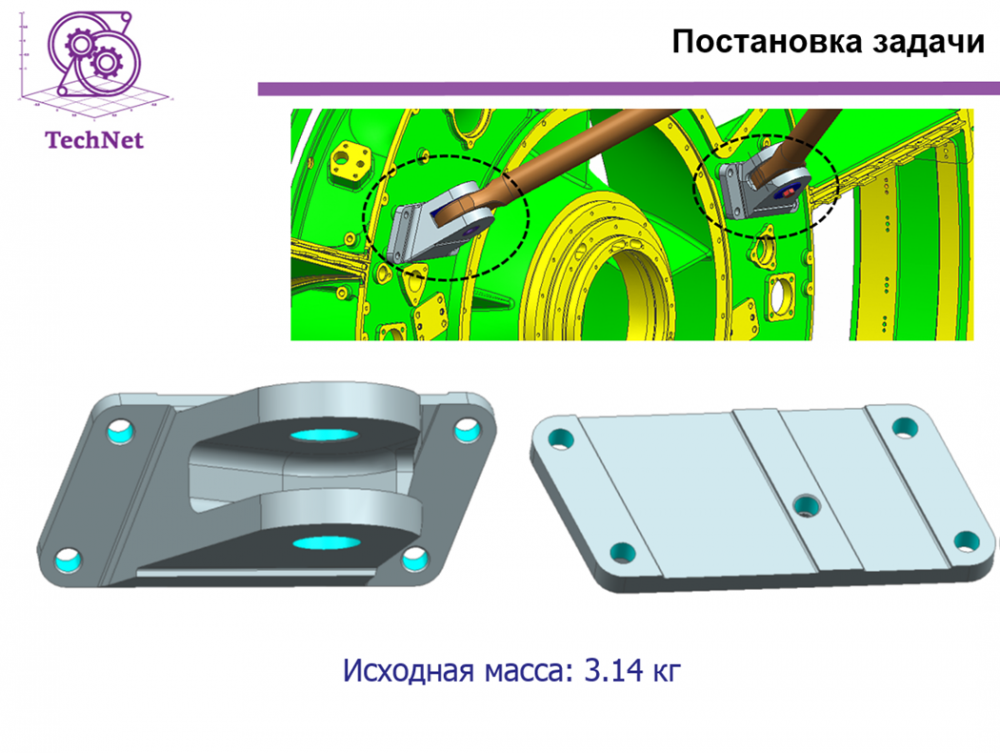

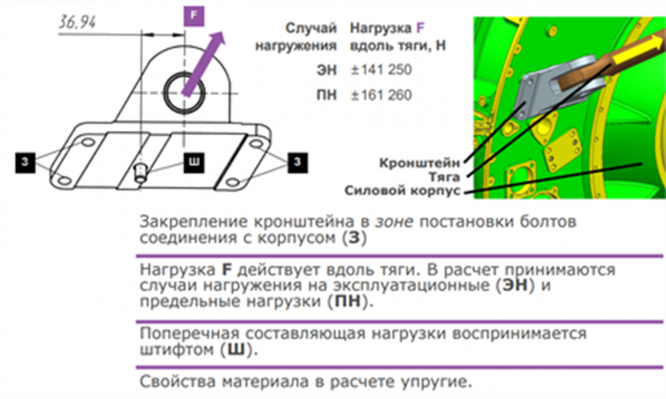

Необходимо выполнить расчёт на прочность и жесткость кронштейна.
Обосновать выбор типа КЭ для конструкции. Обосновать моделирование или не моделирование штифта и других деталей (см. сборку). Обратить внимание на качество КЭ (размеры, соотношения сторон и пр.).
--------Согласовать с преподавателем допущения/предположения--------—
Результаты должны включать в себя:
1. НДС конструкции (карты перемещений, макс. перемещение - значение и расположение, карты напряжений, макс. напряжение - значение и расположение)
2. Детальное рассмотрение самого нагруженного/"опасного" узла и элемента - всё то-же что и в 1. + напряжения внутри и вдоль соединения
3. Выводы
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Просмотров
36
Качество
Идеальное компьютерное
Размер
49,07 Mb
Список файлов
Volkova_var06.wbpz
model1 (2).m3d
model1 (2).stp
var06.docx
Кронштейн_sk.docx
Кронштейн_sk.pdf
