ДЗ КМ-2: КМ-2. Основы анализа механизмов. Решение задач. Вариант 11 вариант 11
Описание
Задание. Произвести структурный и кинематический анализ кривошипно- ползунного механизма (рисунок. 1)

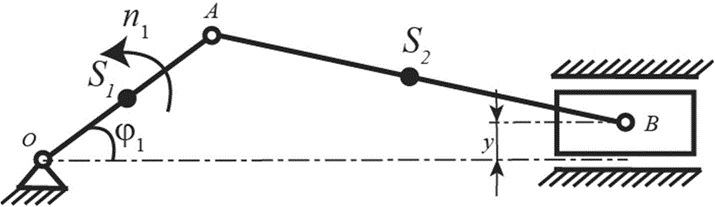

Рисунок 1. Схема кривошипно-ползунного механизма. Исходные числовые данные приведены в таблице 1. Таблица №1 Исходные данные к заданию
φ1 , град. | lOA , м | lAB , м | y , м | n1 , об/мин |
360 | 0,40 | 1,0 | 0,10 | 2000 |
1.Структурный анализ
1.1.Начертите структурную схему и выполните общий анализ механизма
1.2.Определите число звеньев, кинематических пара и их характеристик
1.3.Определите число степеней свободы механизма
1.4.Проанализируйте принцип образования механизма
2.Кинематический анализ механизма
2.1.Постройте кинематический план механизма в 6-8 положениях (через 450 или
600)
2.2.Постройте траекторию движения центра масс шатуна (точки S2 ) и
охарактеризуйте траектории движения точек A и B
2.3.Изобразите кинематическую схему (план механизма) в заданном положении для анализа
2.4.Определите линейные скорости точек A и B , угловую скорость шатуна и
их направления
2.5.Определите линейные ускорения точек A и B , угловое ускорение шатуна и их направления
Методические указания:
1)Кинематический анализ произвести для одного заданного положения графо- аналитическим методом;
2)Центры масс звеньев S1 и S2 расположены посередине звеньев;
3)При построении схем механизма, планов скоростей и ускорений масштаб выбирать самостоятельно, исходя из размеров листов бумаги;
4)Трение в кинематических парах не читывать;
5)Работу представить в виде пояснительной записки, содержащей результаты расчета и иллюстрации
Показать/скрыть дополнительное описаниеЗадание.Произвестиструктурныйикинематическийанализкривошипно- ползунного механизм 1. Структурный анализ 1.1. Начертитеструктурнуюсхемуивыполнитеобщийанализ механизма 1.2. Определитечисло звеньев,кинематических параи иххарактеристик 1.3. Определите число степеней свободы механизма 1.4. Проанализируйтепринципобразованиямеханизма 2. Кинематическийанализмеханизма 2.1. Постройтекинематическийпланмеханизмав 6-8 положениях (через 450или 600) 2.2. Постройтетраекториюдвижения центрамасс шатуна(точкиS2)и охарактеризуйтетраекториидвиженияточекAиB 2.3. Изобразитекинематическуюсхему(планмеханизма)взаданномположении для анализа 2.4. Определите линейныескороститочекAиB, угловую скорость шатунаи их направления 2.5. ОпределителинейныеускоренияточекAиB,угловоеускорениешатунаи их направления Методическиеуказания: 1) Кинематическийанализпроизвестидляодногозаданногоположенияграфо- аналитическим методом; 2) Центры массзвеньевS1 иS2 расположены посерединезвеньев; 3) Припостроениисхеммеханизма,плановскоростейиускорениймасштаб выбирать самостоятельно, исходя из размеров листов бумаги; 4) Трениев кинематических парах не читывать; 5) Работупредставитьввидепояснительнойзаписки,содержащейрезультаты расчета и иллюстрации .
