Отчёт по практике: Отчет по практике (ВНИИИНСТРУМЕНТ - Державка)

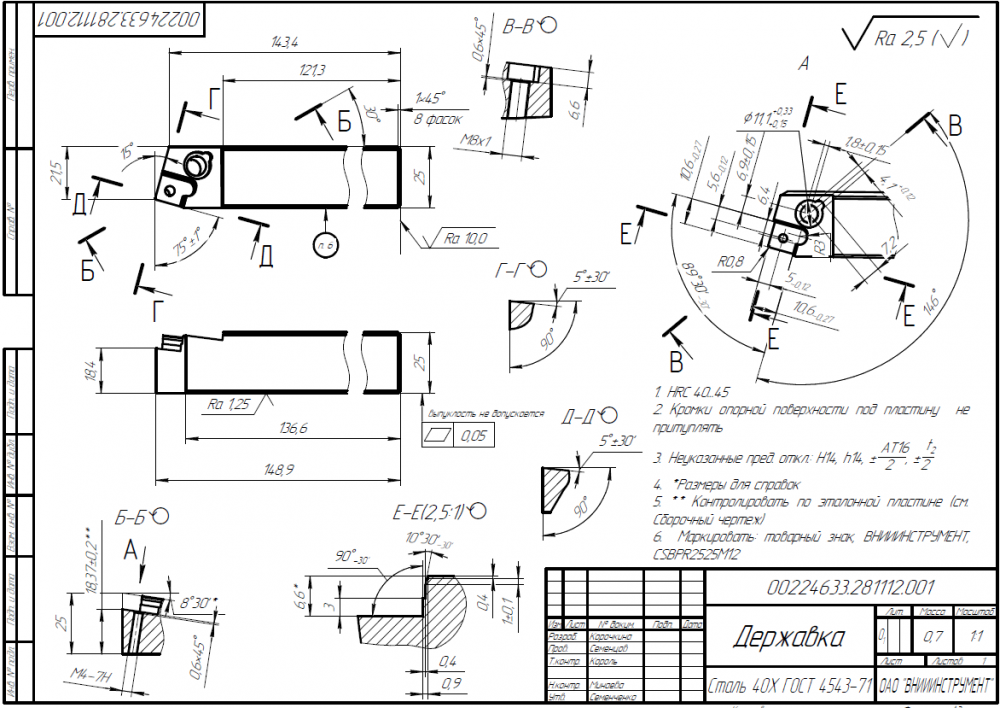

Анализ рабочего чертежа
В рамках производственной практики было получено задание на разработку операционной технологии изготовления корпуса и твердосплавной пластины сборного токарного проходного прямого резца с механическим креплением ТС пластины SPUN 25x25, длиной 148,9мм. Пластина SPUN – позитивная, на ней выполнен задний угол. Обозначение содержит в себе следующую информацию:
S – квадратная пластина, P – задний угол равен 11°, U – обозначение класса допуска, N – пластина цельная, без отверстия для крепления, крепление производится благодаря прихвату поз.5 . Базирование пластины в корпусе осуществляется по нижней и боковым плоскостям по краям пластины. Нижняя часть пластины опирается на опорную пластину поз. 3, которая присоединена к корпусу винтом с потайной головкой ВМ4, поз. 4. Прихват позволяет обеспечить быстросменность пластины и обладает простой конструкцией, по сравнению с другими вариантами закрепления пластины, однако дает низкую силу прижима и точность.
