Отчёт по практике: Отчет по производственной практике (АО "НПЦ газотурбиностроения "Салют" - Круглая протяжка)
Описание
1. Анализ рабочего чертежа. Технологичность конструкции.
Круглая протяжка 6175 – 3906 – инструмент типа тела вращения, является сочетанием цилиндрических и конических поверхностей, удобных в обработке, что позволяет большую часть обработки вести на одном оборудовании. Конструктивные формы детали не представляют особой сложности и позволяют вести обработку на универсальном оборудовании или оборудовании с ЧПУ.
Инструмент имеет габариты ∅9,92х555 мм, что обуславливает малую жесткость детали, так как соотношение 𝐷𝑙>10, следовательно нужны дополнительные приспособления по типу люнета или призм.
Инструмент предназначен для протягивания точных цилиндрических отверстий.
Инструмент сборный – имеет сваренные хвостовую часть из стали 40Х и рабочую часть из стали Р12М3К5Ф2. Твердость указана на чертеже.
Имеет множество поверхностей 6 квалитета точности и высокого класса шероховатости поверхности, что усложняет техпроцесс множеством точных операций на шлифовальных станках.

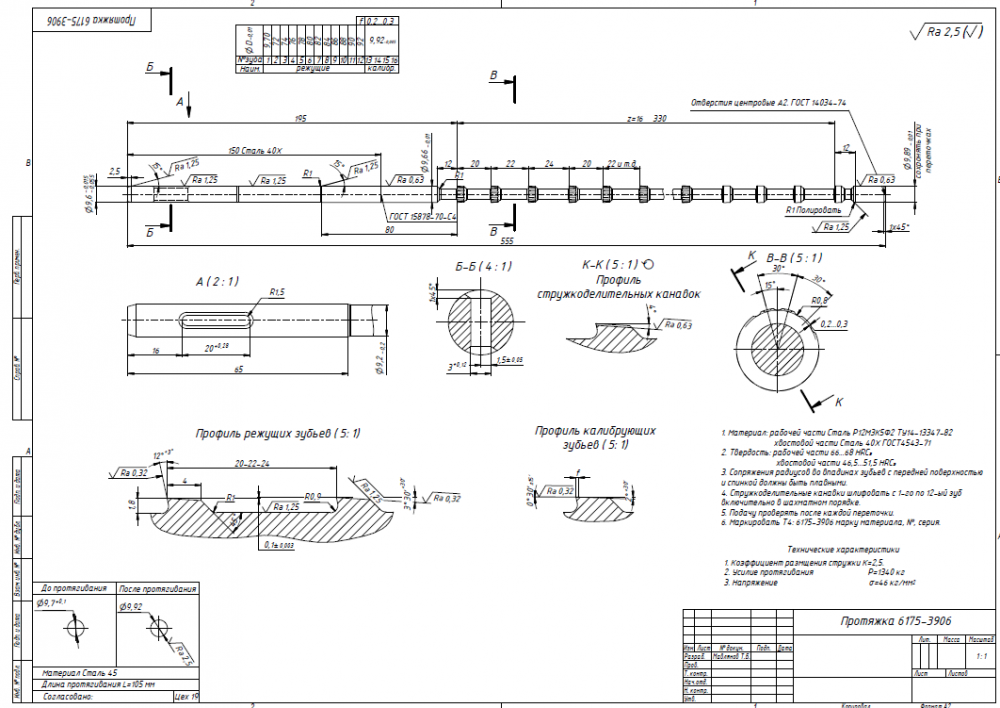

Чертеж инструмента в приложении. В конструкцию инструмента были внесены добавления и изменения его конструкции.
Вывод: из всего выше сказанного, считаем инструмент технологичным в условиях единичного типа производства.
Круглая протяжка 6175 – 3906 – инструмент типа тела вращения, является сочетанием цилиндрических и конических поверхностей, удобных в обработке, что позволяет большую часть обработки вести на одном оборудовании. Конструктивные формы детали не представляют особой сложности и позволяют вести обработку на универсальном оборудовании или оборудовании с ЧПУ.
Инструмент имеет габариты ∅9,92х555 мм, что обуславливает малую жесткость детали, так как соотношение 𝐷𝑙>10, следовательно нужны дополнительные приспособления по типу люнета или призм.
Инструмент предназначен для протягивания точных цилиндрических отверстий.
Инструмент сборный – имеет сваренные хвостовую часть из стали 40Х и рабочую часть из стали Р12М3К5Ф2. Твердость указана на чертеже.
Имеет множество поверхностей 6 квалитета точности и высокого класса шероховатости поверхности, что усложняет техпроцесс множеством точных операций на шлифовальных станках.

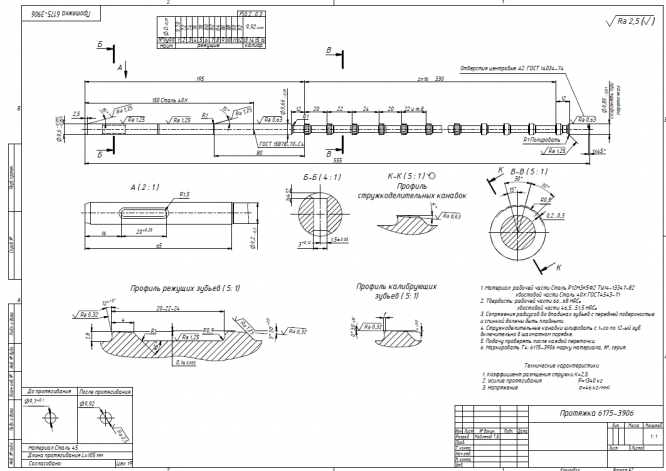

Чертеж инструмента в приложении. В конструкцию инструмента были внесены добавления и изменения его конструкции.
Вывод: из всего выше сказанного, считаем инструмент технологичным в условиях единичного типа производства.
