Отчёт по практике: Отчет по производственной практике (Лабораторная работа "Регулятор мощности")
Описание
Задание: провести лабораторные работы для младших курсов по теме: «Регулятор мощности».
Цель лабораторной работы: изучить устройство рычажного регулятора мощности, составить математическую модель для него, измерить необходимые размеры насоса для получения динамической и статической характеристик.

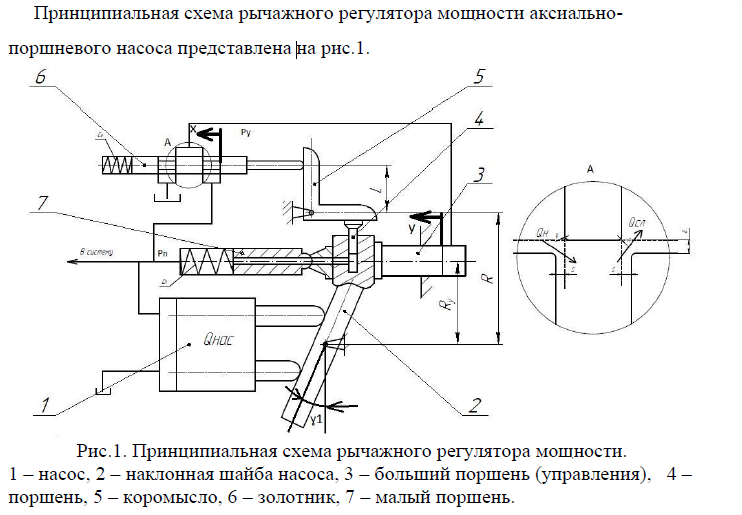

Принцип работы регулятора состоит в следующем: давление нагнетания из насоса 1 поступает под торец поршня 4, действующего на коромысло 5, в камеру малого поршня 7, а также в золотник 6. При повышении давления «Pn» в напорной линии насоса, жидкость под давлением давит на торец поршня 4. Поршень 4 давит на L-образное коромысло 5, тем самым поворачивая его против часовой стрелки. Вследствие поворота коромысла смещается управляющий золотник 6 (рис. 2).
Цель лабораторной работы: изучить устройство рычажного регулятора мощности, составить математическую модель для него, измерить необходимые размеры насоса для получения динамической и статической характеристик.
Принцип работы регулятора состоит в следующем: давление нагнетания из насоса 1 поступает под торец поршня 4, действующего на коромысло 5, в камеру малого поршня 7, а также в золотник 6. При повышении давления «Pn» в напорной линии насоса, жидкость под давлением давит на торец поршня 4. Поршень 4 давит на L-образное коромысло 5, тем самым поворачивая его против часовой стрелки. Вследствие поворота коромысла смещается управляющий золотник 6 (рис. 2).
