Курсовая работа 10: ПТМ-10-03 вариант 3
-50%
Описание
РАСЧЁТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
по теме: «Проектирование полноповоротного крана на неподвижной колонне»
Оглавление:
- 1. ИСХОДНЫЕ ДАННЫЕ
- 2. РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА
- 3. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ
- 4. РАСЧЕТ МЕТАЛЛОКОНСТРУКЦИИ
- 5. РАСЧЕТ КРЮКОВОЙ ПОДВЕСКИ.
- 6. РАСЧЕТ ПОДШИПНИКОВ.
- Подшипники промежуточного вала механизма подъема
- Подшипники тихоходного вала механизма подъема
- Подшипники тихоходного вала механизма передвижения
- Подшипники колес вала механизма передвижения
- 7. РАСЧЕТ ОТКРЫТОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ
- 8. РАСЧЕТ СОЕДИНЕНИЯ С НАТЯГОМ
- 9. РАСЧЕТ ВАЛОВ НА ПРОЧНОСТЬ
- Промежуточный вал механизма подъема
- Тихоходный вал механизма подъема
- Тихоходный вал механизма передвижения
- 10. РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
- 11. ПОДБОР МУФТЫ ДЛЯ МЕХНИЗМА ПОДЪЕМА
- 12. РАСЧЕТ УСИЛИЯ РАБОЧЕГО
- 13. СПИСОК ЛИТЕРАТУРЫ
- 14. ПРИЛОЖЕНИЕ

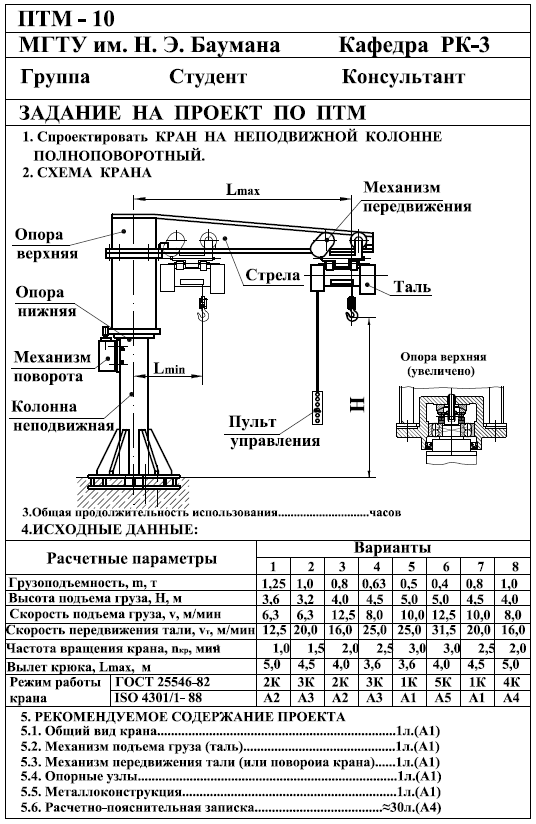

Исходные данные
В данном курсовом проекте предлагается разработать полноповоротный кран на неподвижной колонне, который состоит из механизма подъема, механизма передвижения, металлоконструкции.Полноповоротный кран на неподвижной колонне применяют для проведения подъемно-транспортных работ в производственных помещениях, цехах и на открытом воздухе при обслуживании технологического оборудования и пр. Кран представляет собой подвижную колонну со стрелой, установленную на неподвижной колонне. Управление краном осуществляется с пульта управления на уровне 1,5 м до пола.
Технические требования:
Типовой режим работы - 1М;
Число часов работы – 2000;
Электропитание от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 (220) В;
Необходимо разработать:
Общий вид крана;
Механизм подъема;
Механизм передвижения;
Металлоконструкцию;
Опорные узлы;
Спецификации и расчетно-пояснительную записку.
Исходные данные для расчета:
Грузоподъемность FQ = 8 кН;
Скорость подъема Vп = 12,5 м/мин;
Высота подъема H = 4 м;
Вылет стрелы Lmax = 4 м;
Скорость передвижения тали Vп= 16 м/мин
- Чертежи выполнены в AutoCad
- Расчеты выполнены в MathCad
Характеристики курсовой работы
Учебное заведение
МГТУ им. Н.Э.БауманаСеместр
Номер задания
Вариант
Программы
Просмотров
541
Качество
Идеальное компьютерное
Размер
5,64 Mb
Список файлов
10-03
Печать
Лист (1).pdf
Лист (2).pdf
Лист (3).pdf
Лист (4).pdf
Лист (5).pdf
Лист (6).pdf
РПЗ.pdf
1.спека.pdf
1.титул.pdf
2. РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА.xmcd
2. Расчет механизма подъема.pdf
3. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ.pdf
3. РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ.xmcd
4.РАСЧЕТ МЕТАЛЛОКОНТСРУКЦИИ.pdf
4.металоконструкуия.xmcd
5.Расчет крюковой подвески.xmcd
5.Расчет крюковой подвески_2.pdf
6. Подш - БВ - Т.pdf
6. Подш - ТВ - Т.pdf
6.Подш - БВ - Т.xmcd
6.Подш - КОЛЕСАТЕЛЕГИ - П.pdf
6.Подш - КОЛЕСАТЕЛЕГИ - П.xmcd
6.Подш - ПВ - Т.pdf
6.Подш - ПВ - Т.xmcd
6.Подш - ТВ - П.pdf
6.Подш - ТВ - П.xmcd
6.Подш - ТВ - Т.xmcd
6.эпюра БВ.pdf
6.эпюра ПВ.pdf
