Курсовая работа: РГЗ №3 - Анализ переходных процессов - Схема 7 - Данные 10 вариант 7
Описание
Расчетно-графическое задание № 3
Анализ переходных процессов

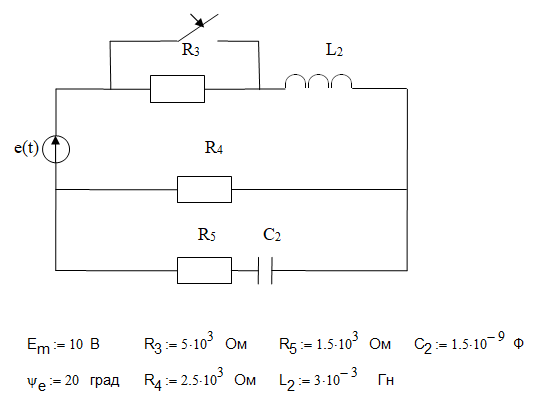

Задание- Найти переходный ток на входе цепи второго порядка, изображенной на схеме, и построить график его изменения в функции времени. ЭДС источника задана в виде: e(t)=Emcos(106t+Ye)
- Принужденную составляющую тока рекомендуется найти методом комплексных амплитуд (т.е. символическим методом), а свободную - операторным.
- Если наибольшее значение свободной составляющей окажется значительно меньшим по сравнению с амплитудой принужденной составляющей, то допускается раздельное построение этих составляющей на чертежах в разных масштабах (без суммирования).

- Расчет принужденного режима методом комплексных амплитуд
- Расчет схемы до коммутации методом комплексных амплитуд и определение Uc(-)(t), I(-)(t)
- Определение независимых начальных условий Uc(0), I(0)
- Определение свободных составляющих независимых начальных условий
- Составление операторной схемы для изображенной свободной составляющей тока
- Расчет операторной схемы, определение свободной составляющей искомого тока
- Переход к оригиналу свободной составляющей
- Наложение принужденной и свободной составляющих
Характеристики курсовой работы
Предмет
Учебное заведение
Семестр
Вариант
Просмотров
3
Качество
Идеальное компьютерное
Размер
68,63 Kb
Список файлов
РГЗ №3 - Анализ переходных процессов - Схема 7 - Данные 10
РГЗ №3 - Анализ переходных процессов - Схема 7 - Данные 10.doc
РГЗ №3 - Анализ переходных процессов - Схема 7 - Данные 10.mcd
