Курсовая работа: РГЗ №3 - Анализ переходных процессов - Схема 5 - Данные 12 вариант 5
Описание
Расчетно-графическое задание № 3
Анализ переходных процессов

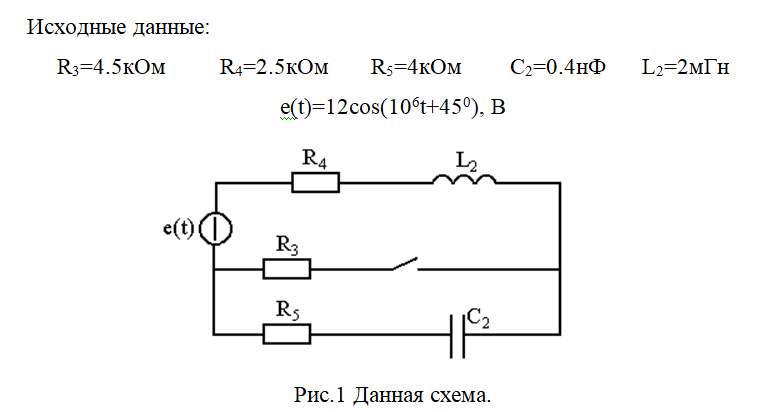

Задание- Найти переходный ток на входе цепи второго порядка, изображенной на схеме, и построить график его изменения в функции времени. ЭДС источника задана в виде: e(t)=Emcos(106t+Ye)
- Принужденную составляющую тока рекомендуется найти методом комплексных амплитуд (т.е. символическим методом), а свободную - операторным.
- Если наибольшее значение свободной составляющей окажется значительно меньшим по сравнению с амплитудой принужденной составляющей, то допускается раздельное построение этих составляющей на чертежах в разных масштабах (без суммирования).
Решение
- Расчет цепи в принужденном режиме (t=∞)
- Расчет цепи до коммутации (t<0)
- Определяем независимые начальные условия (t=0)
- Определение свободной составляющей независимых начальных условий
- Составление и расчет операторной схемы относительно свободных составляющих искомых величин
- Построим графики
- Проверка
Характеристики курсовой работы
Предмет
Учебное заведение
Семестр
Вариант
Просмотров
3
Покупок
0
Качество
Идеальное компьютерное
Размер
83,15 Kb
Список файлов
- РГЗ №3 - Анализ переходных процессов - Схема 5 - Данные 12
- РГЗ №3 - Анализ переходных процессов - Схема 5 - Данные 12.doc 1,29 Mb
