Решения практических заданий по инфокоммуникациям

Кафедра «Сетей и систем связи»
Контрольная работа по дисциплине:
«Основы построения инфокоммуникационных систем и сетей»

Задание № 1
Определить уровень сигнала на входе схемы, изображенной на рис. 1,
а также мощность и уровень сигнала на выходе схемы, если первый двух-
полюсник вносит затухание a1, а второй двухполюсник усиливает сигнал с
коэффициентом усиления К2.
Исходные данные:
- Wвх = 4 мВт;
- а₁ =23 дБ;
- к₂ = 40
Задание №2
Рассчитать и изобразить на оси частот спектральную диаграмму сиг-
нала на выходе схемы.
Исходные данные:
- f01= 76 кГц;
- f02= 300 кГц;
- боковая, выделяемая фильтром ПФ1 – нижняя боковая полоса ча-
стот;
- боковая полоса, выделенная полосовым фильтром ПФ2 –верхняя
боковая полоса частот.
3адание №3
Закодировать в нелинейном кодере заданное значение амплитуды АИМ-импульса. Рассчитать величину ошибки квантования на выходе кодера и сравнить ее с шагом квантования в выбранном сегменте. Декодировать в нелинейном декодере полученную кодовую комбинацию. Рассчитать величины ошибки квантования на выходе декодера для заданного отсчета и сравнить ее с шагом квантования в выбранном сегменте.
Исходные данные:
- амплитуда АИМ-импульса U_АИМ1 = 150Δ.
- амплитуда U_АИМ2 = -59∆.

Практическая работа по дисциплине: Основы построения инфокоммуникационных систем и сетей
Задание 1.
В простейшей системе CDMA с двумя источниками передаются сообщения:

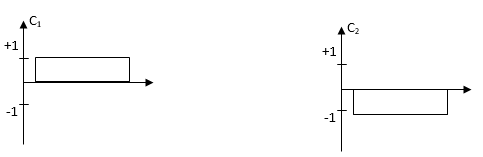

С₁ = [1], C₂ = [0].
Расширяющие последовательности, поступающие с генератора ПСП:
ПСП₁ = [+1 +1 +1 +1]
ПСП₂ = [+1 +1 -1 -1]

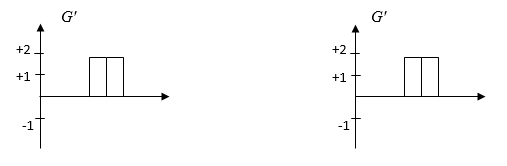

Построить временные графики группового сигнала G, сигналов G^’х ПСП_1,
G^’х ПСП_2, сигналов после интегратора, и сигналов после решающих устройств C’₁ C’_2.
Задание 2. В простейшей системе CDMA с двумя источниками сообщений передаются сообщения:
C ₁= [0] , C₂ = [1] .
Расширяющие последовательности, поступающие с генератора ПСП:
ПСП₁ = [+1 -1 +1 -1 +1 -1 +1 -1]
ПСП₂ = [+1 +1 -1 -1 +1 +1 -1 -1]
Построить временные графики группового сигнала G, сигналов G'×ПСП₁,
G'×ПСП₂, сигналов после интегратора, и сигналов после решающих устройств C’₁ C’₂

Задание 3. На вход приемника трехканальной системы CDMA пришел сигнал:
Y = (-1 - 3 1 -1 -1 - 3 1 -1)
Расширяющие последовательности:
S1 = (1 1 1 1 1 1 1 1)
S 2 = (1 1 1 1 1 1 1 1)
S 3 = (1 1 1 1 1 1 1 1)
Определить какие символы передавались.

Задание 4. На вход приемника трехканальной системы CDMA пришел сигнал: Y = (-1 -1 -1 3 -1 -1 -1 3)
Расширяющие последовательности:
S₁ = (1 1 1 1 1 1 1 1)
S₂ = (1 1 1 1 1 1 1 1)
S₃ = (1 1 1 1 1 1 1 1)
Определить какие символы передавались.
