Курсовая работа: Исполнительный привод вариант 11
Описание

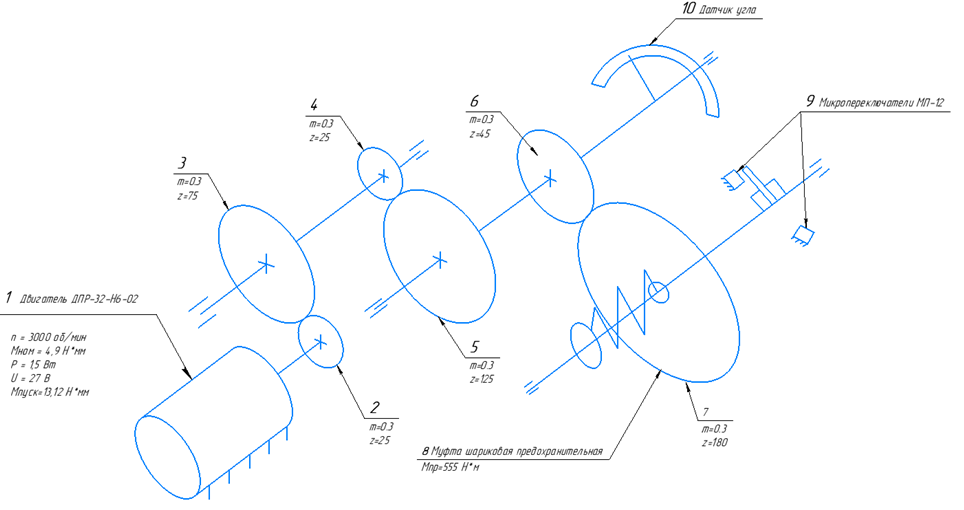

Техническое задание: разработать конструкцию исполнительного привода по предложенной схеме (рис. I) в соответствии с данным вариантом.
Таблица 1.Основные данные:
Момент на выходном валу Мс, Нмм | 370 |
Скорость вращения выходного вала ω, с-1 | 3 |
Момент инерции нагрузки Jн, кгм2 | 0,5 |
Ускорение вращения вых. вала ε, с-2 | 3
|
Погрешность редукторa ∆φ, угл. мин. | 10
|
Критерий проектирования | Макс. точность |
Тип корпуса | Литой |
Тип предохранительной муфты | Шариковая |
Тип двигателя. | ДПР или ДП-Р11-Д00 для всех вариантов. |
Условия эксплуатации | УХЛ4.1 |
Степень защиты | IP44 |
Срок службы. | Ограничен сроком службы двигателя |
Характер производства | Серийный для всех вариантов |
Дополнительные указания: при предварительном выборе электродвигателя общий КПД привода принять равным 0,85.
Коэффициент динамичности ξ = 1,05...1,1.
Предохранительную муфту рекомендуется устанавливать на валу, частота вращения которого не превышает 800 об/мин.
Расчетно-пояснительная записка помимо типового содержания включает расчет предохранительной муфты.
