ДЗ 2: Расчёт и планировка поточной линии вариант 86

Содержание задачи

• Определить такт работы поточной линии к при заданном объёме выпуска изделий, учиты-вая при этом регламентные перерывы.
• Рассчитать потребное количество рабочих С_i и их загрузку по операциям технологического цикла.
• Выбрать тип поточной линии, наиболее соответствующей условиям производства, и вид транспортных средств.
• Выполнить необходимые расчёты, определяющие компоновку и условия работы линии:

а) для рабочего конвейера: шаг конвейера l₀, скорость движения транспортёра v,
длина рабочих зон по операциям l_р, длина дополнительной (резервной) зоны l_доп
для одной наиболее трудоёмкой операции при условии колебания фактического
времени выполнения её в пределах (0,8÷1,3) t_шт, длина рабочего участка линии
L_раб и общая длина транспортёра L_общ, длительность производственного цикла,
«косой график » .
б) для распределительного конвейера: шаг конвейера l₀, скорость движения транс-
портёра v,необходимый комплект разметочных знаков (период) П, длина рабочего
участка линии L_раб и общая длина транспортёра L_общ, разметка конвейера и закреп-
ление знаков за рабочими местами по операциям технологического процесса (в
виде таблицы и на схеме планировки линии), длительность производственного
цикла, «косой график » .
в) для прямоточной линии: регламент работы линии, период комплектования выра-
ботки (ритм работы линии) R, график загрузки рабочих мест на линии с учётом
возможного совмещения обслуживания и максимальной загрузки оборудования,
величина межоперационных оборотных заделов Z, эпюра межоперационных
оборотных заделов на линии.

• Скомпоновать и вычертить в масштабе схему планировки выбранной поточной линии. Определить величину производственной площади.
• Определить потребное количество основных рабочих на линии, учитывая возможное совмещение профессий (и операций).
• Определить сменную выработку на одного рабочего и один квадратный метр производственной площади.

Данные к решению задачи

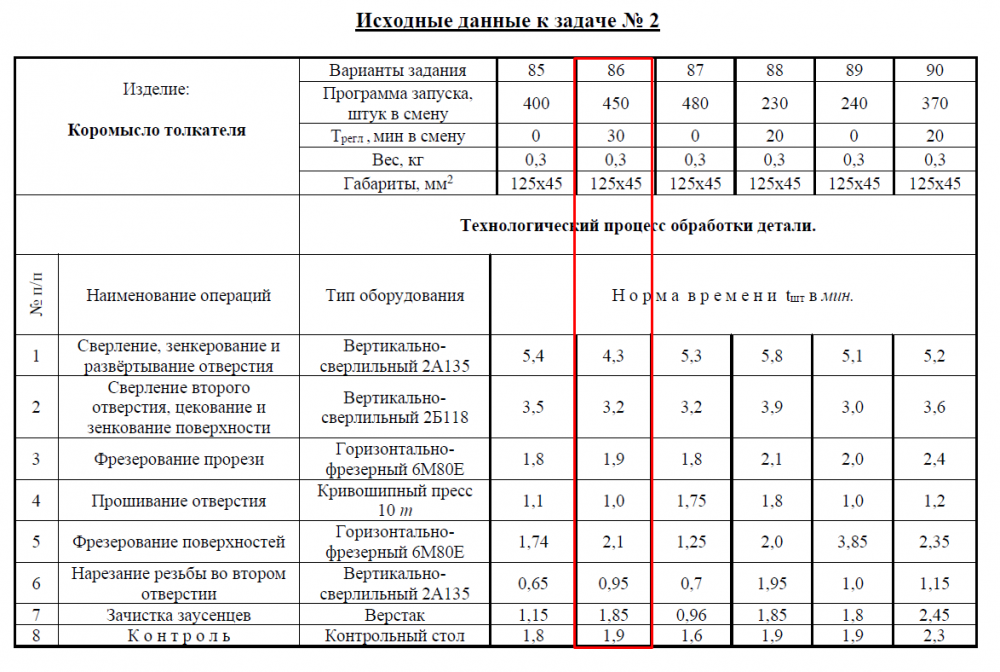

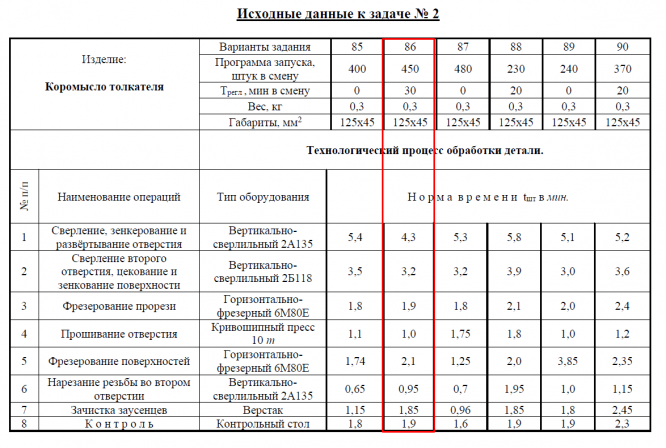

1. Технологический процесс обработки с нормами времени по операциям приведён в таблице «Исходные данные к задаче № 2 » (в соответствии с номером варианта).
2. Продолжительность смены – 8 часов, режим работы – 1 смена.
