Построить натуральный вид сечения пирамиды плоскостью и аксонометрическую проекцию
Описание

Для определения натуральной величины сечения используем метод вращения
В качестве аксонометрической проекции построим прямоугольную изометрию
Решение задачи сохранено в формате jpg и PDF. К решению прилагается пояснение в WordПоказать/скрыть дополнительное описание

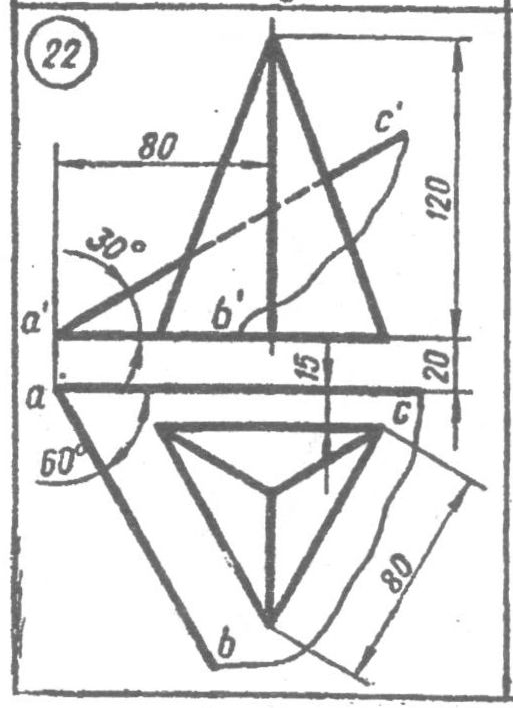

Задача №3. Для определения линии пересечения пирамиды с плоскостью общего положения abc, выполним следующий порядок действий: - проведём две горизонтально-проецирующие плоскости через рёбра пирамиды AS и CS. - определим фронтальные проекции линий пересечения этих плоскостей с секущей плоскостью abc. Получаем отрезки 3”4” и 1”2”. - определим точки пересечения полученных отрезков с соответствующими рёбрами пирамиды. Получаем точки N” и M”. Горизонтальные проекции этих точек получаем опустив линии связи до соответствующих рёбер пирамиды. - секущая плоскость abc пересекает грань пирамиды ASB по линии, параллельной ребру AB основания пирамиды. Поэтому, для построения третей точки сечения F, из уже полученной точки М проводим отрезок параллельный AB до пересечения с ребром SB.
- соединив полученные точки и определив видимость получаем линию пересечения пирамиды плоскостью abc – M-N-F. Для определения натуральной величины сечения используем метод вращения вокруг оси ab. В качестве аксонометрической проекции построим прямоугольную изометрию. Для построения будем соблюдать следующие правила: угол между осями 120°, коэффициент искажения по осям одинаковый и равен 1. .
