ДЗ: 5 Задач вариант 24

• 📚Нужна только одна задача из всех? - 📝Выбирай нужную из "Файлов в коллекции"👇

---

• Задача 1. Построить проекции равнобедренной трапеции ABCD с большим основанием BC на прямой MN при условии, что меньшее основание равно высоте, а диагонали равны 120 мм. Определить углы наклона высоты и плоскости трапеции к плоскостям проекций.

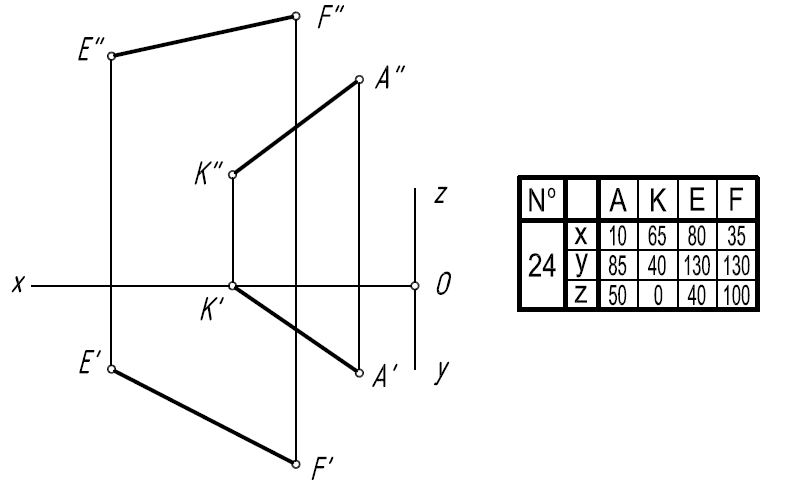

• Задача 2. Построить проекции куба ABCDA₁B₁C₁D₁ при условии, что вершина B лежит на прямой EF, а сторона AD - на прямой AK. Решить без преобразования чертежа.
• Задача 3. Дана пирамида SABC. Определить, применяя способы преобразования чертежа:

1. Высоту пирамиды;
2. Угол между гранью SAB и основанием АВС;
З. Истинный вид основания АВС;
4. Угол между ребром SA и основанием АВС.
Указание. При решении задач 1 и 2 применить способ замены плоскостей проекций; при решении задач З и 4 применить способ вращения вокруг прямой уровня.

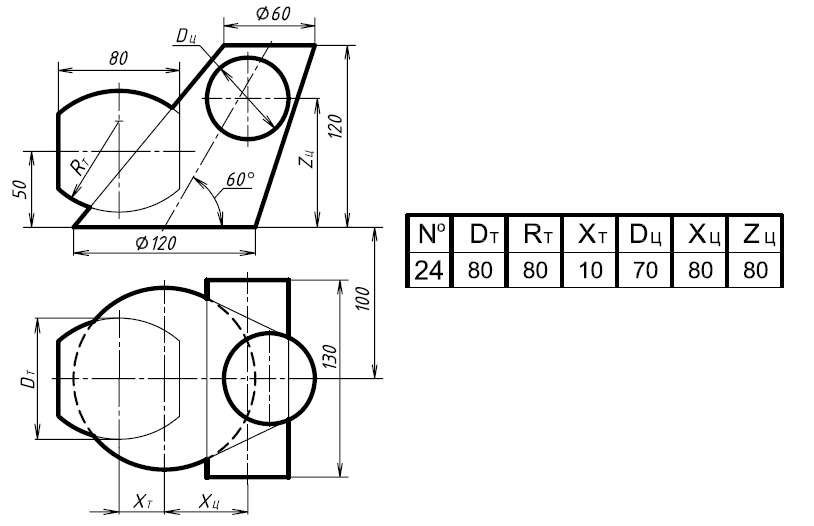

• Задача 4. Построить проекции линий пересечения заданных поверхностей.
• Задача 5.

1. Построить проекции точек пересечения прямой АВ с заданными поверхностями.
2. Построить проекции касательной плоскости и нормали к поверхности в одной из точек пересечения.
