АГЗ МЧС России, Контрольная работа, Вариант 20

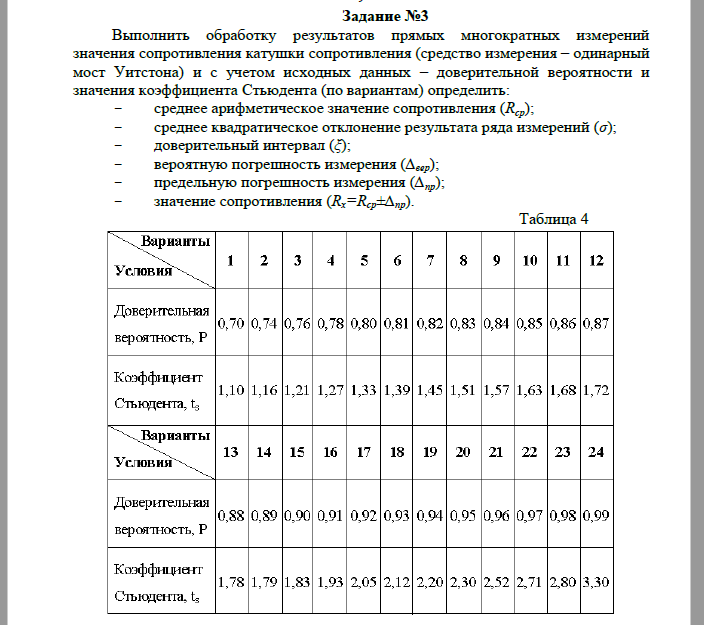

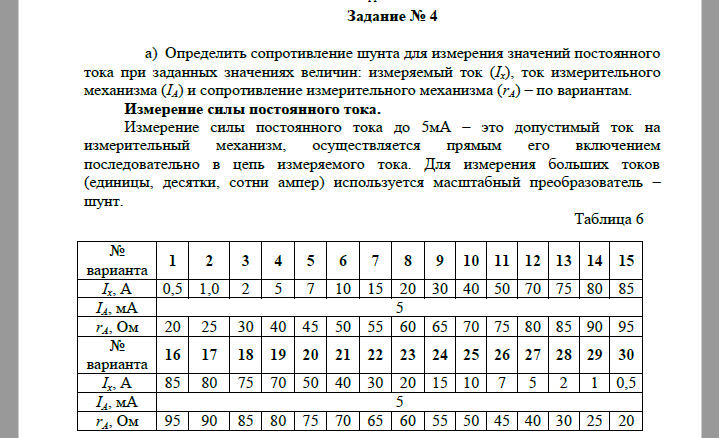

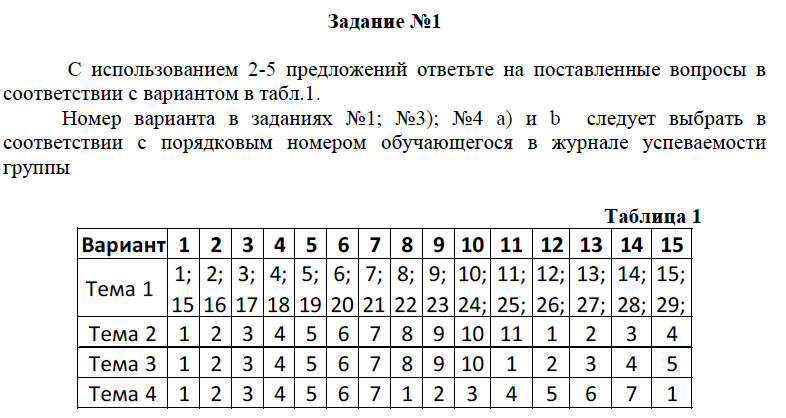

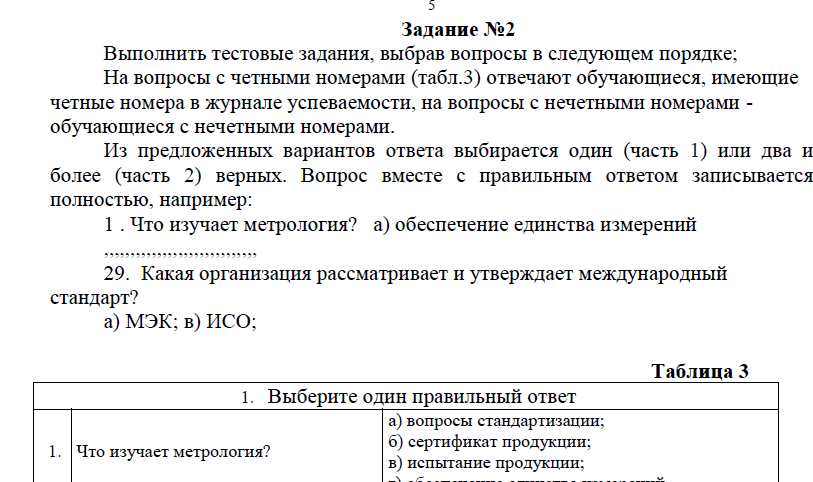

АГЗ МЧС России, Контрольная работа 1. С использованием 2-5 предложений ответьте на поставленные вопросы в соответствии с вариантом в таблице 2. Выполнить тестовые задания, выбрав вопросы в следующем порядке; На вопросы с четными номерами (табл.3) отвечают обучающиеся, имеющие четные номера в журнале успеваемости, на вопросы с нечетными номерами - обучающиеся с нечетными номерами. 3. Выполнить обработку результатов прямых многократных измерений значения сопротивления катушки сопротивления (средство измерения – одинарный мост Уитстона) и с учетом исходных данных – доверительной вероятности и значения коэффициента Стьюдента (по вариантам) определить: - среднее арифметическое значение сопротивления (Rcp); - среднее квадратическое отклонение результата ряда измерений (σ); - доверительный интервал (ξ); - вероятную погрешность измерения (Δвер); - предельную погрешность измерения (Δпр); - значение сопротивления 4 a) Определить сопротивление шунта для измерения значений постоянного тока при заданных значениях величин: измеряемый ток (Ix), ток измерительного механизма (IA) и сопротивление измерительного механизма (rA) – по вариантам.

Измерение силы постоянного тока. b) Определить добавочное сопротивление для измерения значений постоянного напряжения при заданных значениях величин: измеряемого напряжения (Ux), тока рамки измерительного механизма (In) и сопротивления рамки измерительного механизма (rn). Измерение напряжения постоянного тока. 5. Выполнить расчет основных параметров устройства для измерения силы натяжения троса. При выполнении задания необходимо: – кратко описать метод измерения силы и принципы преобразования в электрический параметр; – вычертить конструкцию чувствительного элемента измерительного преобразователя с размещением тензорезисторов; – вычертить принципиальную схему измерения; – рассчитать диаметр ЧЭ в зоне наклейки тензорезисторов, исходя из допустимой их деформации и силовой нагрузки (по вариантам); – рассчитать напряжение питания измерительного моста и его выходной ток (по вариантам); – провести градуировку и построить график градуировки измерительной системы в координатах «выходной ток – нагрузка» с учетом заданной погрешности (по вариантам)..
