ДЗ 1: Допуски и посадки вариант 1
-66%
Описание

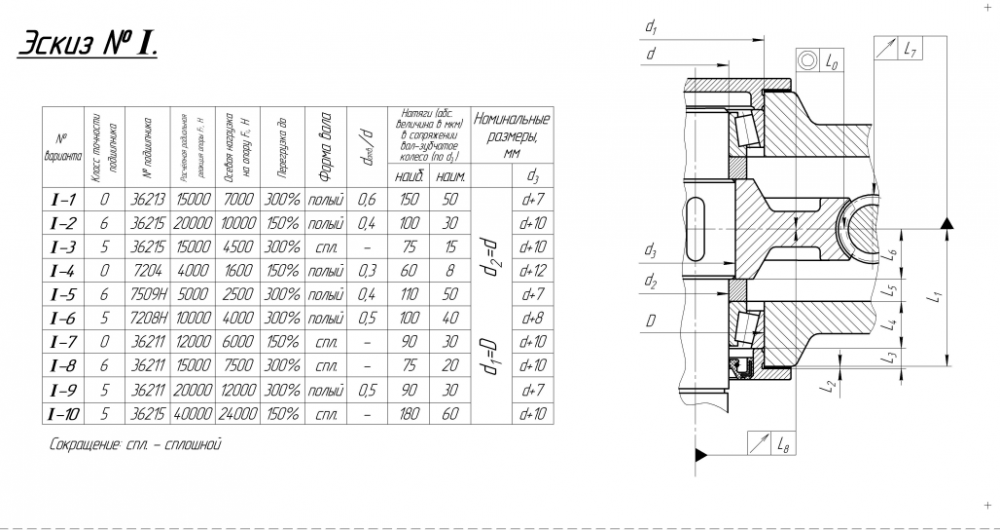

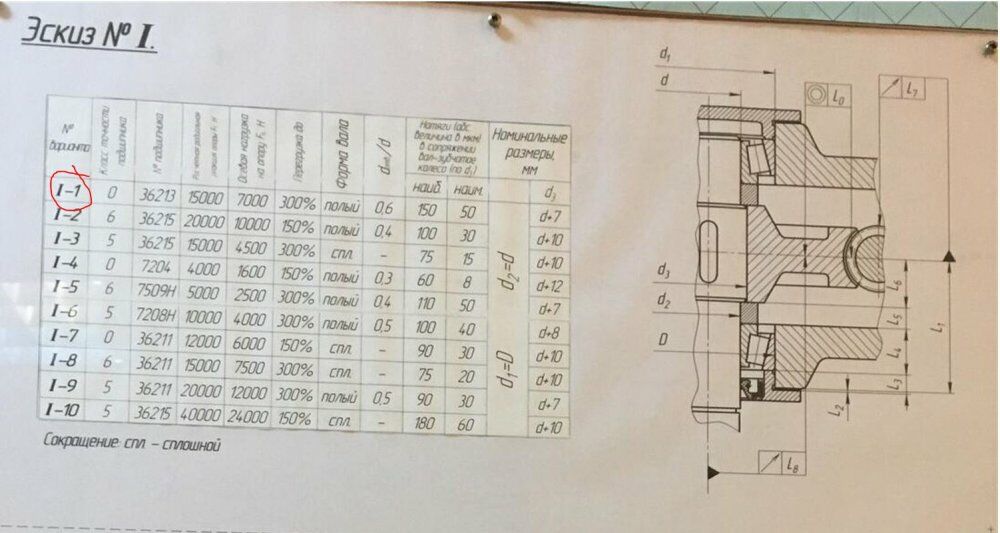

Вариант 1 – ДЗ №1 – Эскиз №1 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰
Условие:

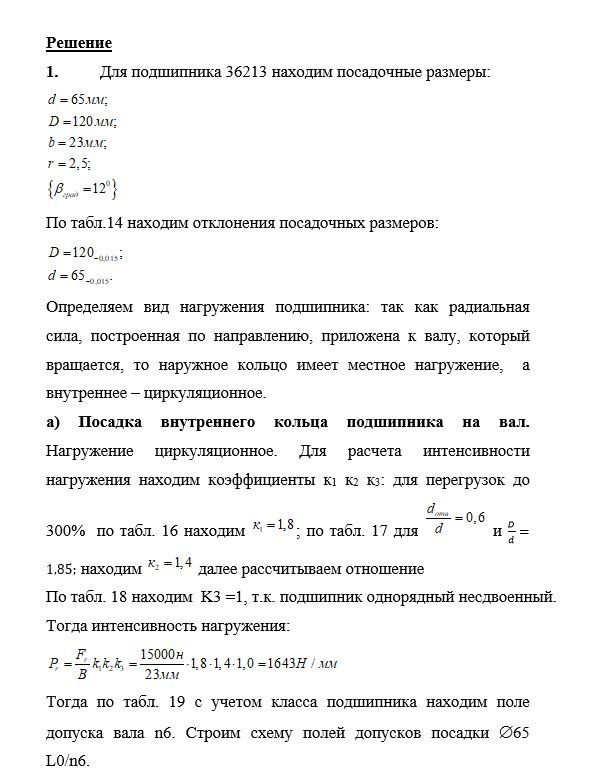

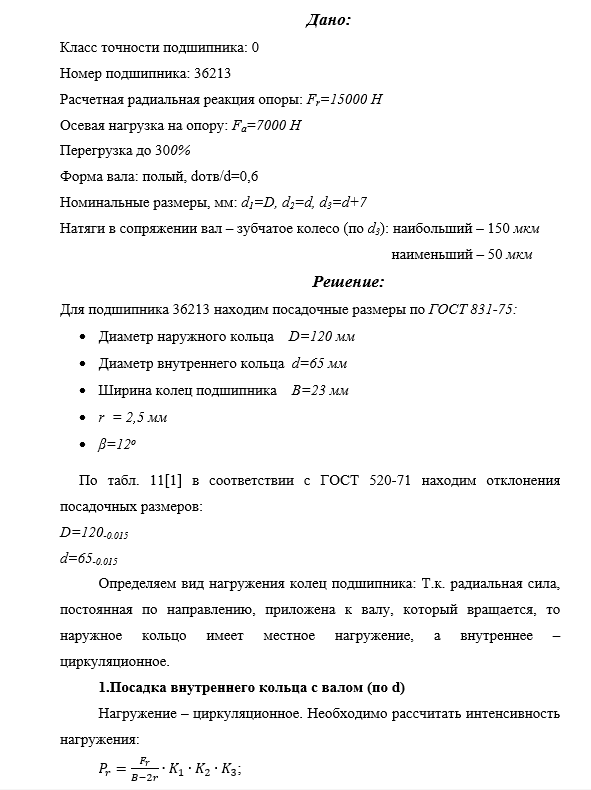

Пример решения

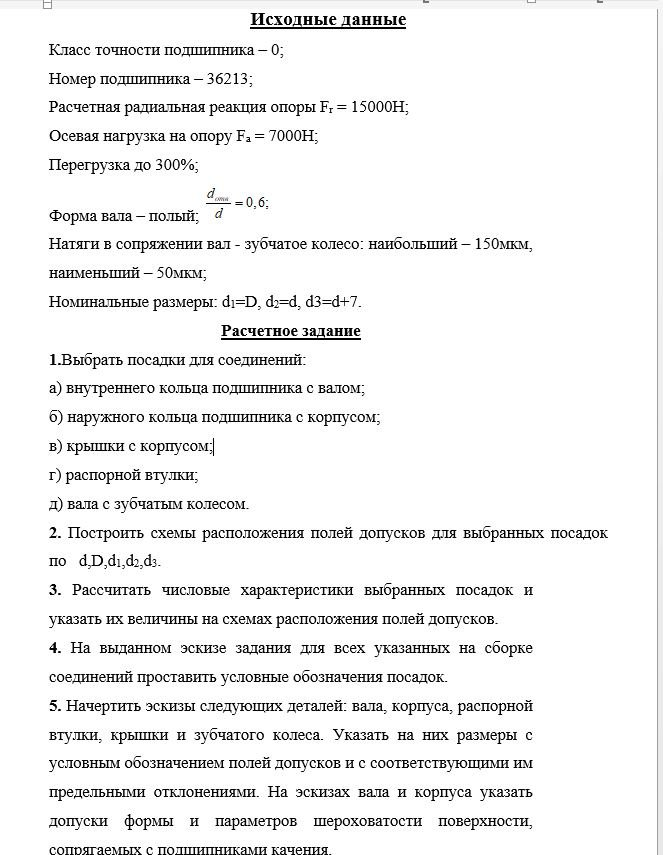

Исходные данные
Класс точности подшипника – 0;
Номер подшипника – 36213;
Расчетная радиальная реакция опоры Fr = 15000H;
Осевая нагрузка на опору Fa = 7000H;
Перегрузка до 300%;
Форма вала – полый;
Натяги в сопряжении вал - зубчатое колесо: наибольший – 150мкм, наименьший – 50мкм;
Номинальные размеры: d1=D, d2=d, d3=d+7.
Файлы условия, демо
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Вариант
Программы
Просмотров
982
Размер
2 Mb

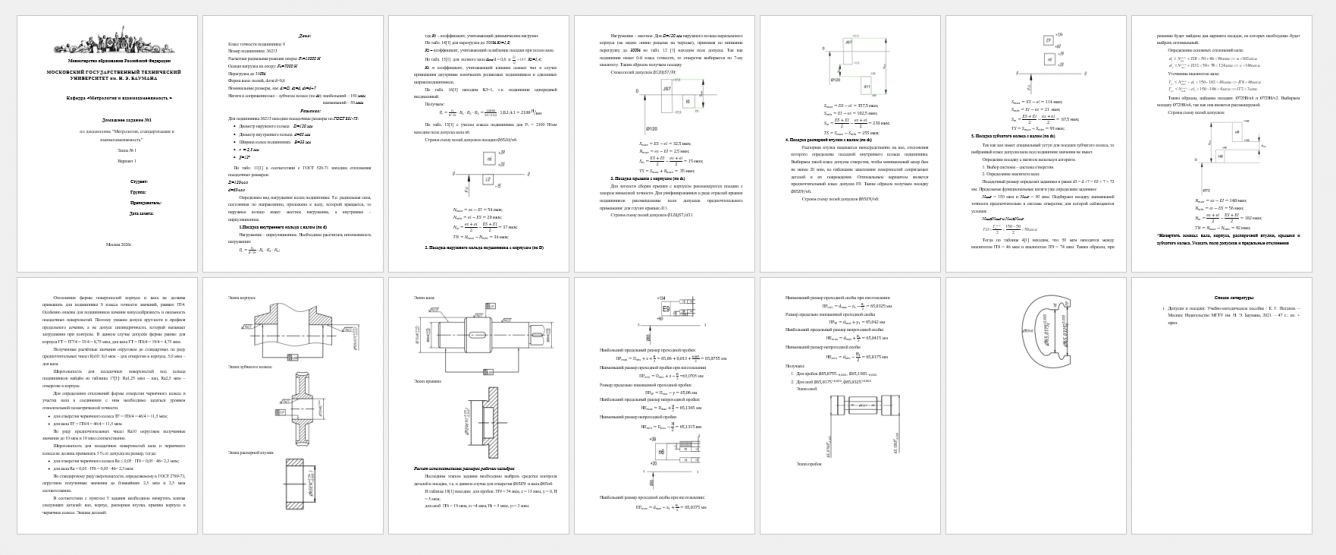

Список файлов
Drawing1-Model.pdf

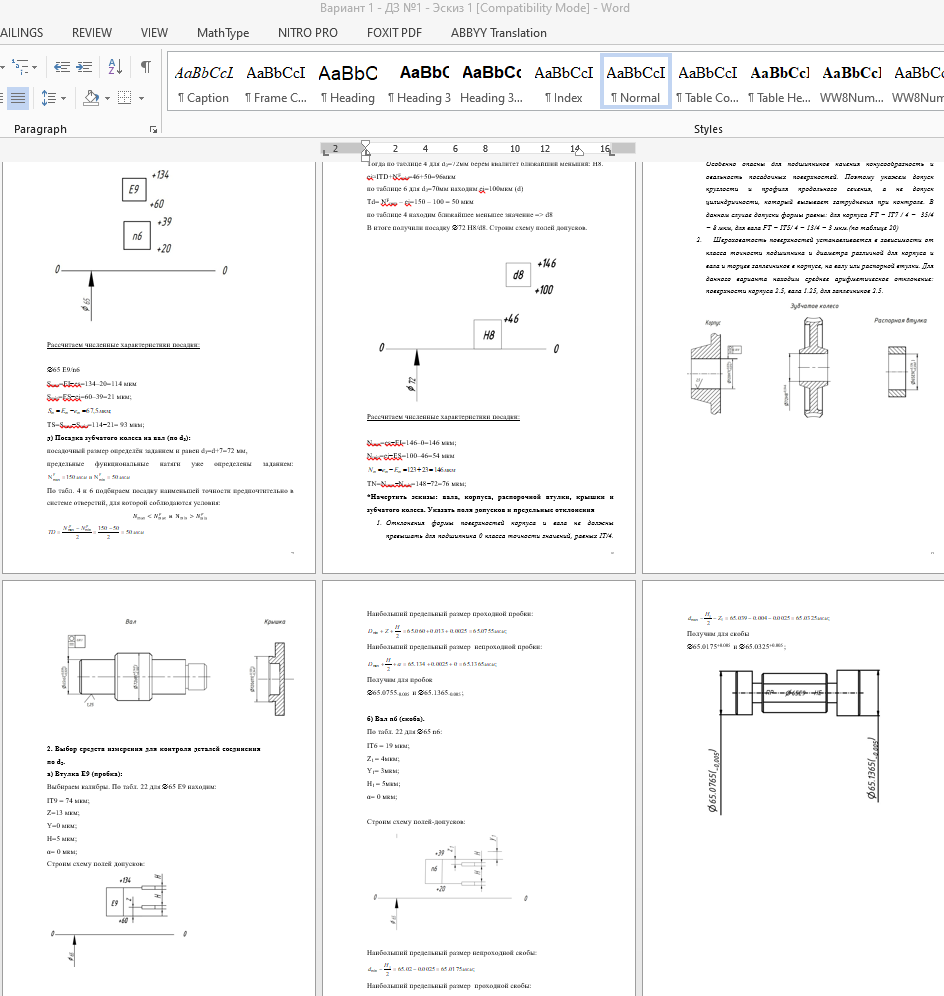

Вариант 1 - ДЗ №1 - Эскиз 1.docx
Вариант 1 - ДЗ №1 - Эскиз 1.pdf
