ДЗ 1: Допуски и посадки вариант 2
Описание
Исходные данные
Класс точности подшипника | 6 | |||
№ подшипника | 7605 | |||
Расчётная радиальная реакция опоры | Fr= 4000 Н | |||
Осевая нагрузка на опору | Fa= 1500 Н | |||
Перегрузка до | 150% | |||
Натяг в сопряжении вал – зубчатое колесо | Nmax= 65 мкм | |||
Nmin= 16 мкм | ||||
Форма вала | Полый | |||
d1= D | dотв =0.4d | d2 = d | d3 = d + 7 | |
| | | | | |

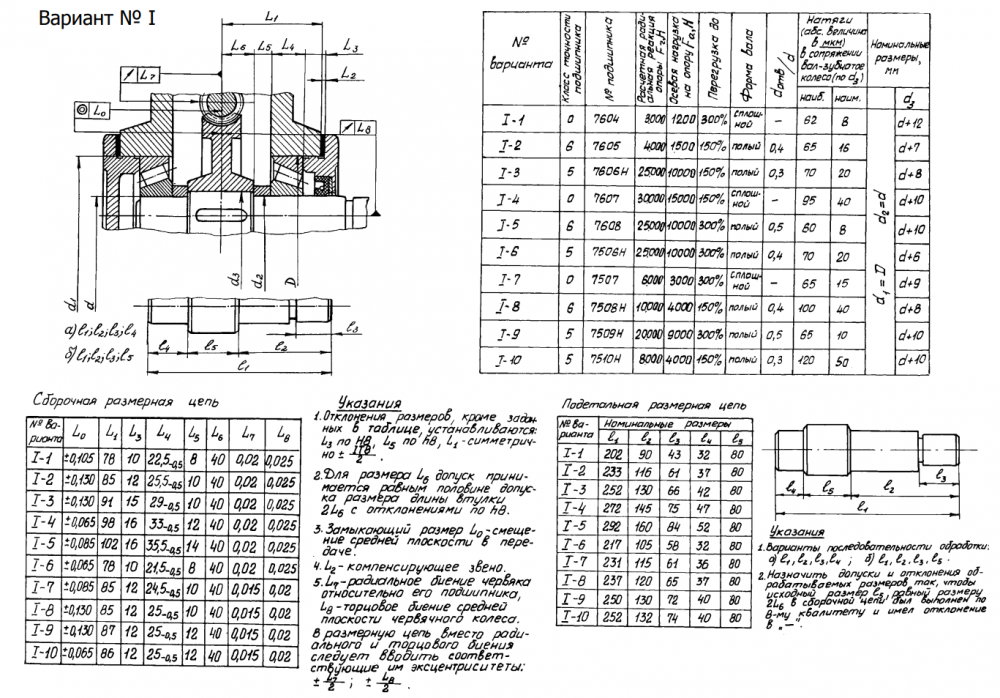

Расчетно-графическая работа № 1
Последовательность выполнения:
1. Выбрать посадки для соединений:
а) внутреннего кольца подшипника с валом (по d),
б) наружного кольца подшипника с корпусом (по D),
в) крышки с корпусом (по d1),
г) распорной втулки с валом (по d2),
д) зубчатого колеса с валом (по d3).
2. Построить схемы расположения полей допусков для выбранных посадок
по d, D, d1, d2, d3.
3. Рассчитать числовые характеристики выбранных посадок и указать их величины на схемах расположения полей допусков.
4. На выданном эскизе задания для всех указанных на сборке соединений проставить условные обозначения посадок.
5. Начертить эскизы следующих деталей: вала, корпуса, распорной втулки, крышки и зубчатого колеса. Указать на них размеры с условным обозначением полей допусков и с соответствующими им предельными отклонениями. На эскизах вала и корпуса указать допуски формы и параметров шероховатости поверхностей, сопрягаемых с подшипниками качения.
6. Выбрать средства контроля деталей соединения по d2.
