ДЗ 1: Допуски и посадки вариант 5

ЧАСТЬ I-I
Задание:
1. Выбрать посадки для соединений:
-1 внутреннего кольца подшипника с валом (по d);
-2 наружного кольца подшипника с корпусом (по D);
-3 крышки со корпусом (по d1)
-4 распорной втулки (по d2)
-5 вала с зубчатым колесом (по d3)
2. Построить схемы расположения полей допусков для выбранных посадок по d, D, d1,d2.d3.
3. Рассчитать числовые характеристики выбранных посадок и указать их величины на схемах расположения полей допусков.

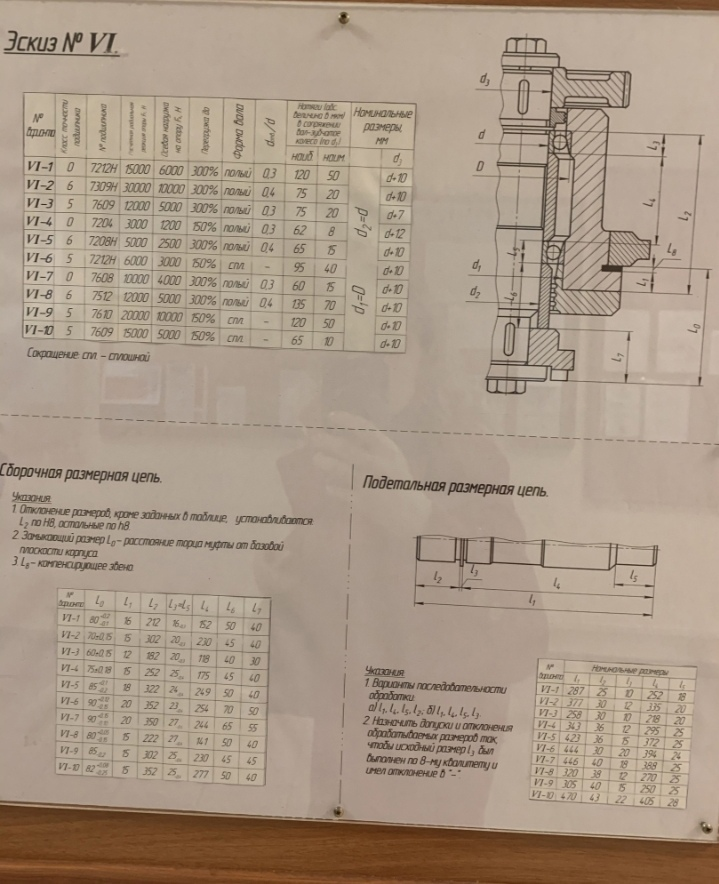

4. На выданном эскизе задания для всех указанных на сборке соединений проставить условные расположения посадок.
5. Начертить эскизы следующих деталей:
- вала
- корпуса
- распорной втулки
- крышки
- зубчатого колеса
Указать на них размеры с условным обозначением полей допусков и с соответствующими им предельными отклонениями.
