Ответы к контрольной работе 2: КСР 2- вариант 5 вариант 5

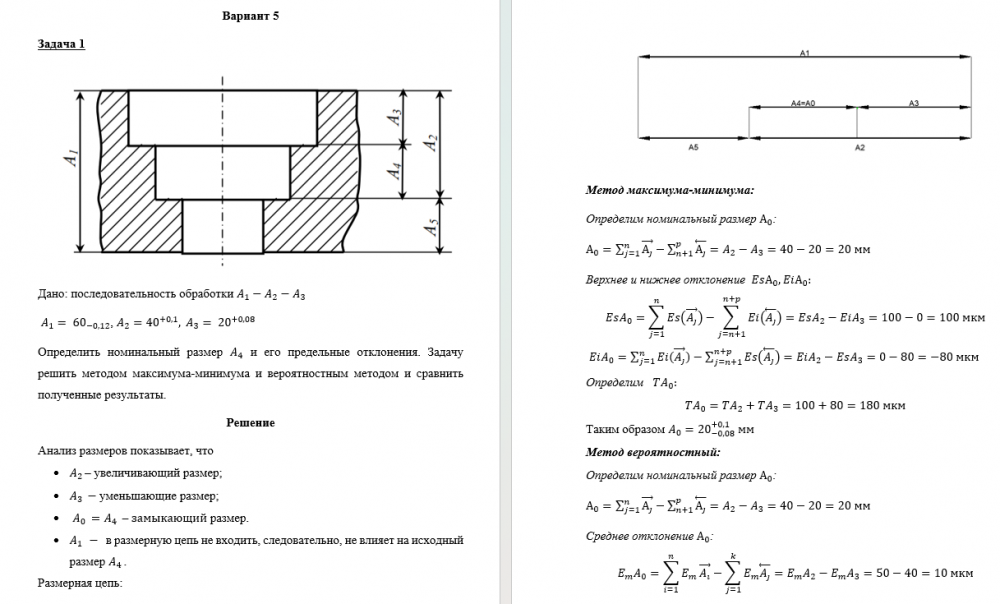

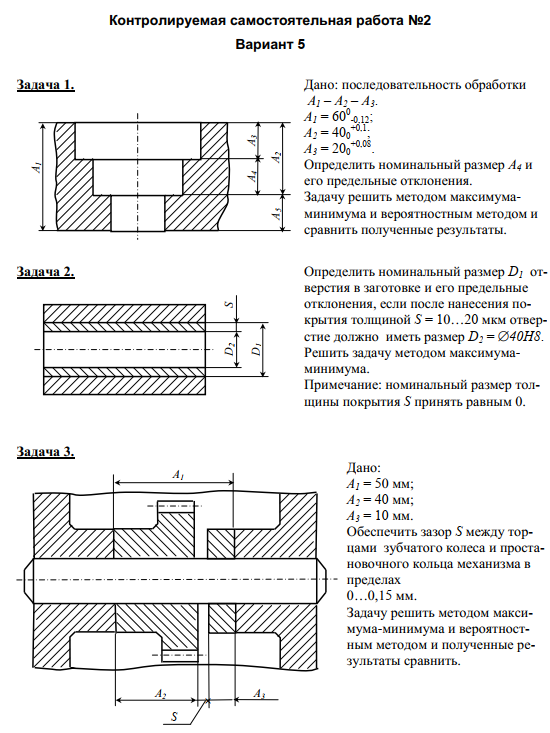

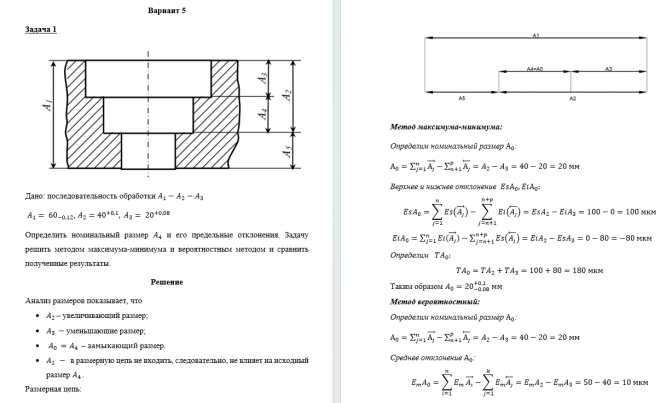

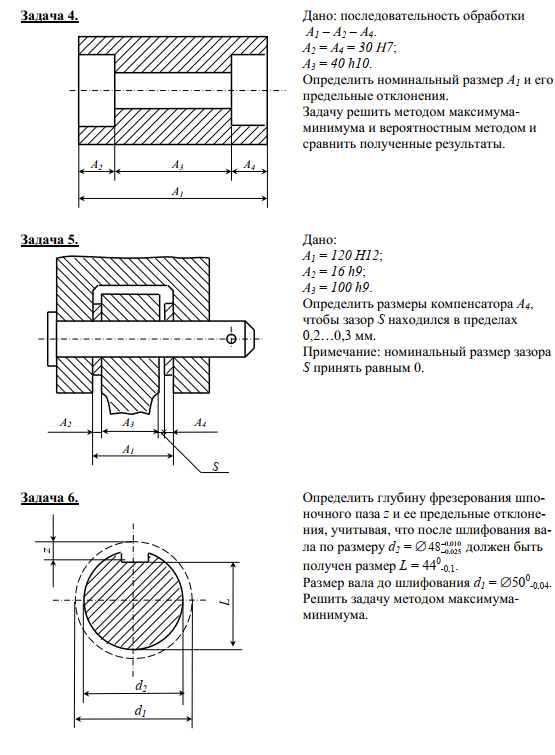

Контролируемая самостоятельная работа №2 Вариант 5 Задача 1. Дано: последовательность обработки А1 – А2 – А3. А1 = 600-0,12; А2 = 400+0,1; А3 = 200+0,08. Определить номинальный размер А4 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 2. Определить номинальный размер D1 отверстия в заготовке и его предельные отклонения, если после нанесения покрытия толщиной S = 10…20 мкм отверстие должно иметь размер D2 = 40H8. Решить задачу методом максимумаминимума. Примечание: номинальный размер толщины покрытия S принять равным 0. Задача 3. Дано: А1 = 50 мм; А2 = 40 мм; А3 = 10 мм. Обеспечить зазор S между торцами зубчатого колеса и простановочного кольца механизма в пределах 0…0,15 мм. Задачу решить методом максимума-минимума и вероятностным методом и полученные результаты сравнить. А4 А1 А3 А5 А2 D2 D1 S А2 А3  А S 1Задача 4. Дано: последовательность обработки А1 – А2 – А4. А2 = А4 = 30 Н7; А3 = 40 h10. Определить номинальный размер А1 и его предельные отклонения. Задачу решить методом максимумаминимума и вероятностным методом и сравнить полученные результаты. Задача 5. Дано: А1 = 120 H12; А2 = 16 h9; А3 = 100 h9. Определить размеры компенсатора А4, чтобы зазор S находился в пределах 0,2…0,3 мм. Примечание: номинальный размер зазора S принять равным 0. Задача 6. Определить глубину фрезерования шпоночного паза z и ее предельные отклонения, учитывая, что после шлифования вала по размеру d2 = 48 00..010 025 должен быть получен размер L = 440-0,1. Размер вала до шлифования d1 = 500-0,04. Решить задачу методом максимумаминимума. А2 А3 А4 А1  S А1 А2 А3 А4 d
