Ответы к контрольной работе 1: КСР 1 - вариант 1.19 вариант 19

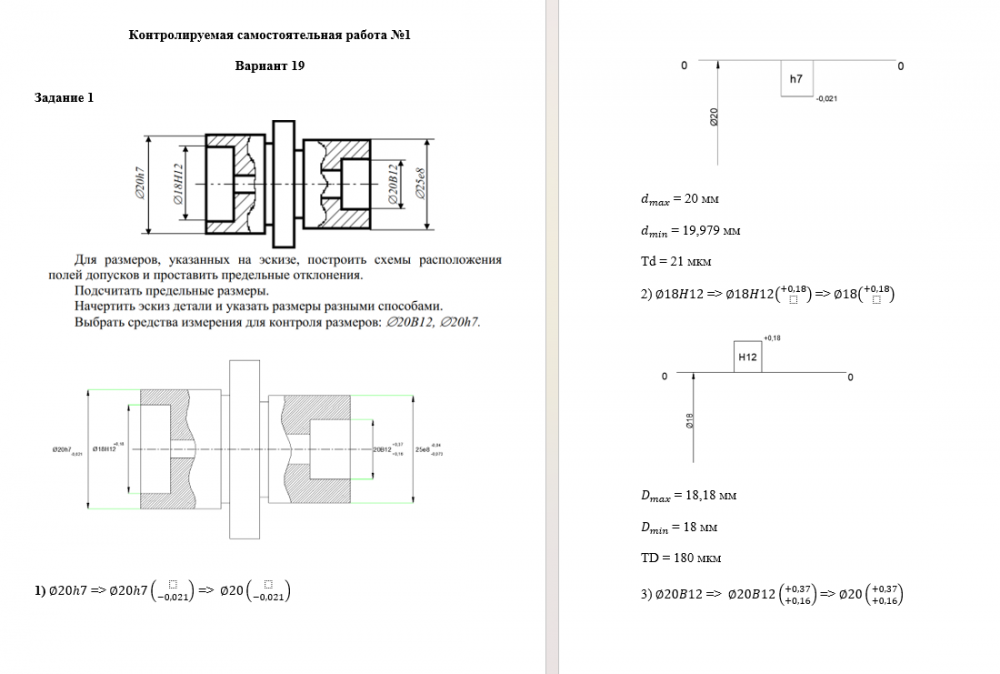

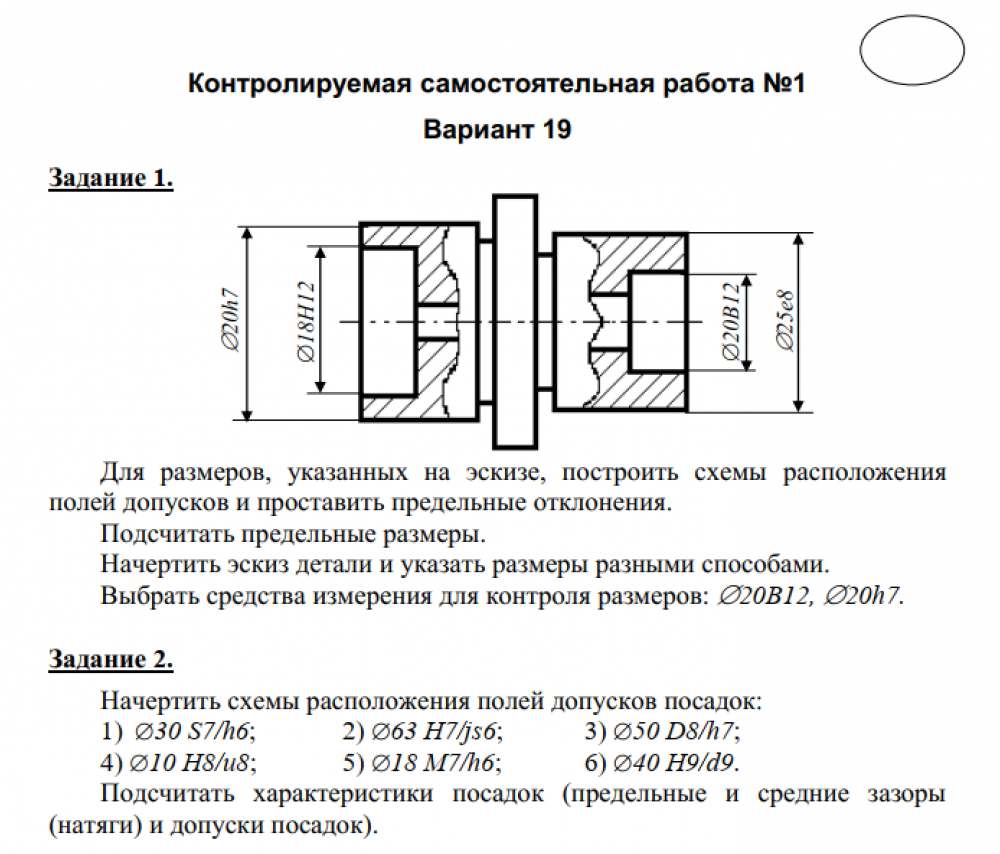

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 20B12, 20h7.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 30 S7/h6; 2) 63 H7/js6; 3) 50 D8/h7;
4) 10 H8/u8; 5) 18 M7/h6; 6) 40 H9/d9.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

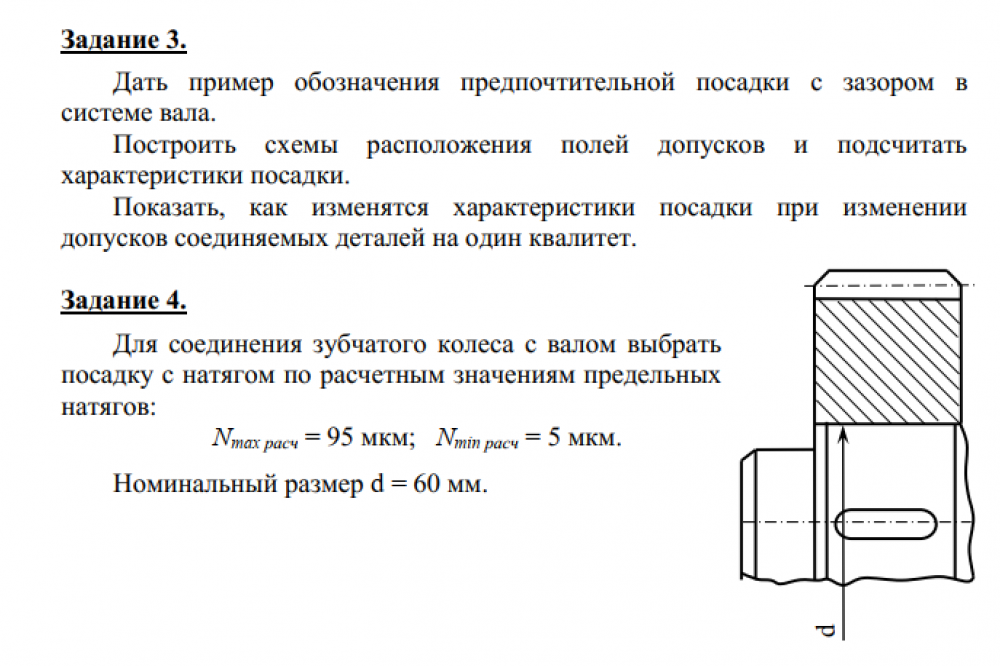

Задание 3.
Дать пример обозначения предпочтительной посадки с зазором в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 95 мкм; Nmin расч = 5 мкм.
Номинальный размер d = 60 мм.
