Ответы к контрольной работе 1: КСР 1 - вариант 1.3 вариант 3

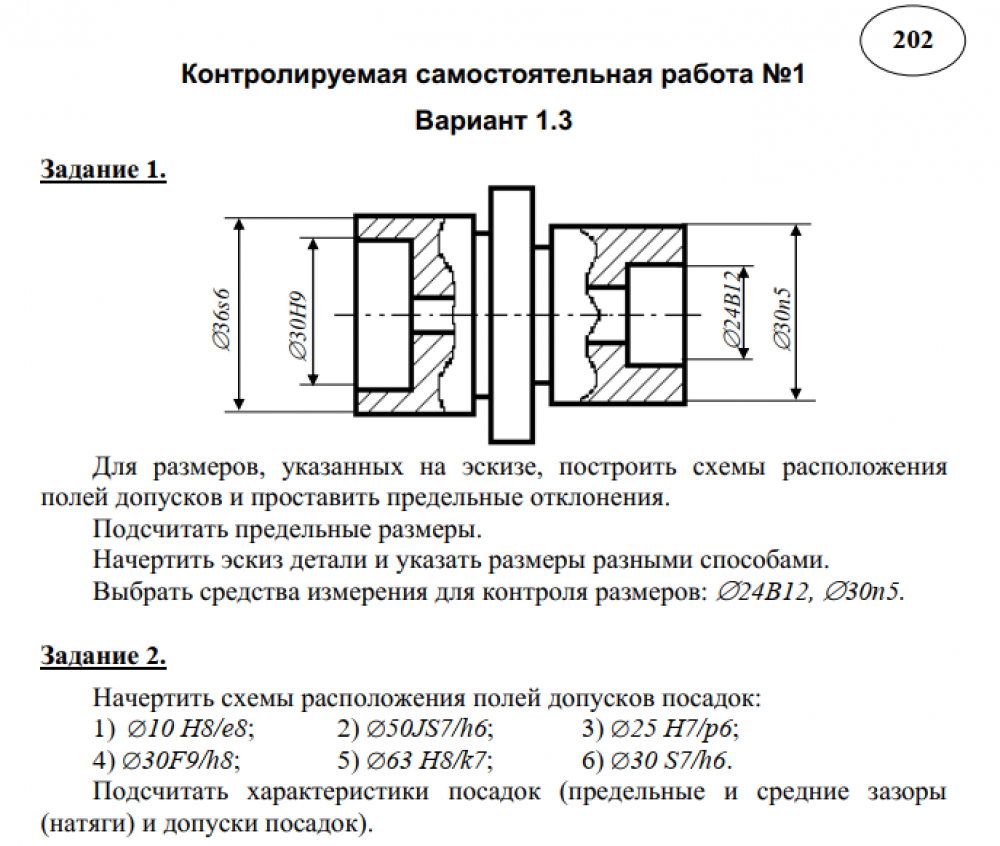

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 24B12, 30n5.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 10 H8/e8; 2) 50JS7/h6; 3) 25 H7/p6;
4) 30F9/h8; 5) 63 H8/k7; 6) 30 S7/h6.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

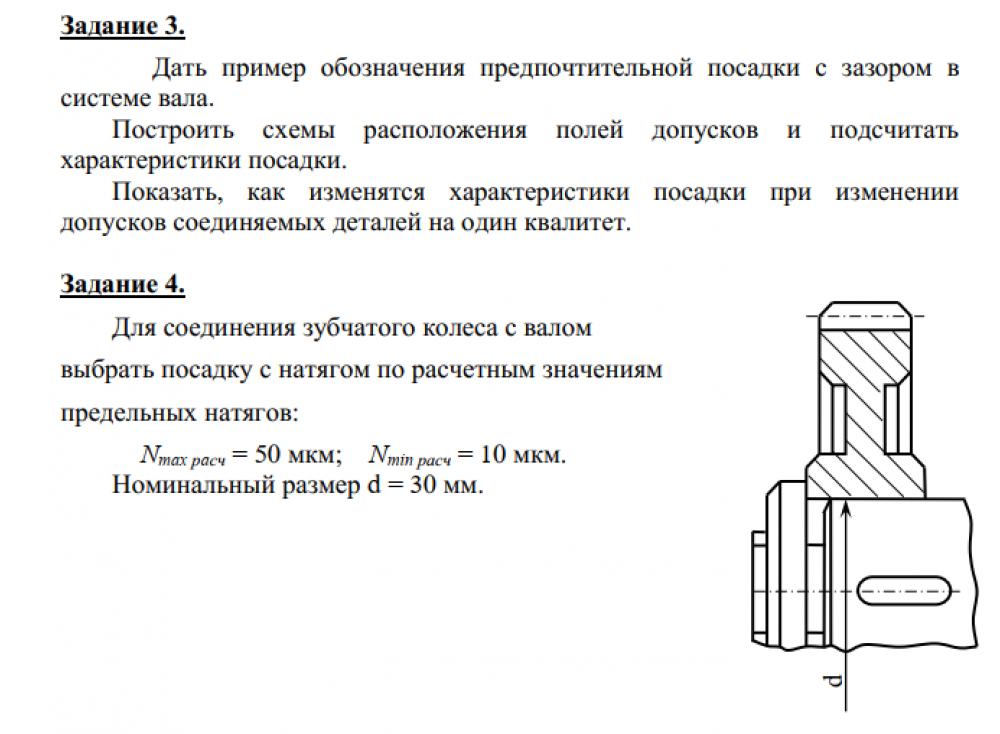

Задание 3.
Дать пример обозначения предпочтительной посадки с зазором в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом
выбрать посадку с натягом по расчетным значениям
предельных натягов:
Nmax рaсч = 50 мкм; Nmin расч = 10 мкм.
Номинальный размер d = 30 мм.
