- 1 Изучить рекомендованное техническое описание (ТО) прибора.
- 1.1 Актуализировать настоящее ИЗ1 по материалам ТО.
- 1.2 Изучить инструкцию «Расчёт погрешностей прямых измерений синусоидальных напряжений»
- 1.3 Внимательно изучить Примечания 1 и Примечания 2 настоящего задания
- 2 Выполнить расчёт погрешностей и записать результат измерения в соответствии с исходными данными ИЗ1 и инструкцией 1.
- Рассчитать методом наихудшего случая (МНС) предельные значения составляющих погрешности результата измерений:
- 2.1 Расчёт основной погрешности ∆о.п.
- 2.2 Расчёт температурной погрешности ∆Θ.п.
- 2.3 Расчёт погрешности взаимодействия ∆вз.сим.п, поправки η и исправленного значения Uиспр.:
- 2.4 Расчёт частотной погрешности ∆f.п, если она описана в ТО:
- 3 Записать результат измерения в формате U = (ИЗ±∆п) ЕИ; Р=1. ∆п= Σ∆i.п = … ; ИЗ = Uотс+η = U =
- 4 Рассчитать и вписать значение точности полученного результата

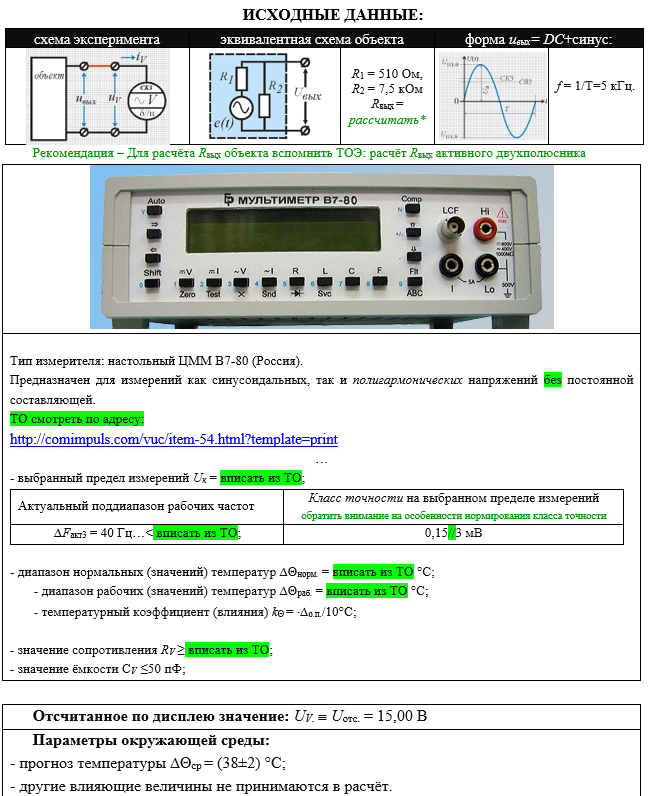

ИСХОДНЫЕ ДАННЫЕ: схема экспериментаэквивалентная схема объектаформа uвых= DC+синус: R1 = 510 Ом, R2 = 7,5 кОм Rвых = рассчитать* f = 1/Т=5 кГц. Рекомендация – Для расчёта Rвых объекта вспомнить ТОЭ: расчёт Rвых активного двухполюсника Тип измерителя: настольный ЦММ В7-80 (Россия). Предназначен для измерений как синусоидальных, так и полигармонических напряжений без постоянной составляющей. ТО смотреть по адресу: http://comimpuls.com/vuc/item-54.html?template=print … - выбранный предел измерений Uк = вписать из ТО; Актуальный поддиапазон рабочих частотКласс точности на выбранном пределе измерений обратить внимание на особенности нормирования класса точности ∆Fакт3 = 40 Гц…< вписать из ТО;0,15//3 мВ - диапазон нормальных (значений) температур ∆Θнорм.
= вписать из ТО °С; - диапазон рабочих (значений) температур ∆Θраб. = вписать из ТО °С; - температурный коэффициент (влияния) kΘ = ∆о.п./10°С; - значение сопротивления RV ≥ вписать из ТО; - значение ёмкости СV ≤50 пФ;.
