ДЗ КМ-3: КМ-3. Письменная работа. Вариант 204ПИ вариант 204ПИ
Описание
Вариант 204ПИ
➡️ Готовые работы по курсу ⬅️
➡️ Другие услуги (помощь с КМ-1, КМ-2, КМ-4) ⬅️


- 1 Изучить рекомендованное техническое описание (ТО) прибора.
- 1.1 Актуализировать настоящее ИЗ1 по материалам ТО.
- 1.2 Изучить инструкцию «Расчёт погрешностей прямых измерений синусоидальных напряжений»
- 1.3 Внимательно изучить Примечания 1 и Примечания 2 настоящего задания
- 2 Выполнить расчёт погрешностей и записать результат измерения в соответствии с исходными данными ИЗ1 и инструкцией 1.
- Рассчитать методом наихудшего случая (МНС) предельные значения составляющих погрешности результата измерений:
- 2.1 Расчёт основной погрешности ∆о.п.
- 2.2 Расчёт температурной погрешности ∆Θ.п.
- 2.3 Расчёт погрешности взаимодействия ∆вз.сим.п, поправки η и исправленного значения Uиспр.:
- 2.4 Расчёт частотной погрешности ∆f.п, если она описана в ТО:
- 3 Записать результат измерения в формате U = (ИЗ±∆п) ЕИ; Р=1. ∆п= Σ∆i.п = … ; ИЗ = Uотс+η = U =
- 4 Рассчитать и вписать значение точности полученного результата

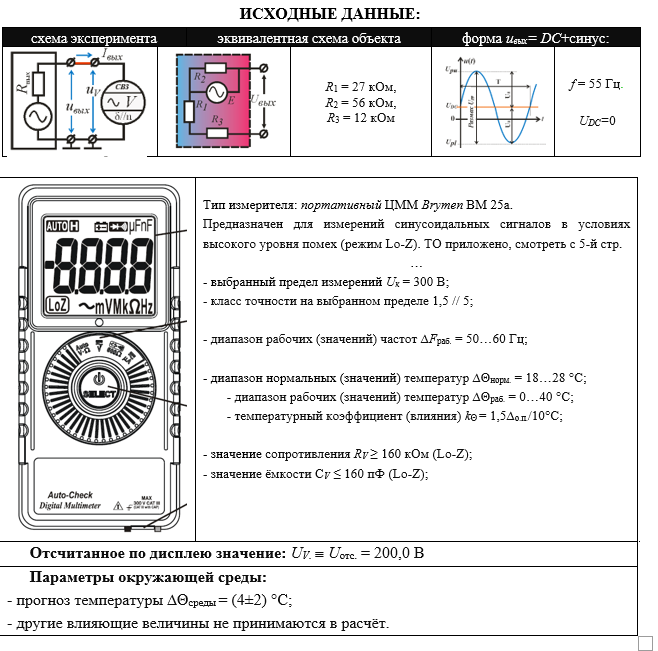

ИСХОДНЫЕ ДАННЫЕ: схема экспериментаэквивалентная схема объектаформа uвых= DC+синус: R1 = 27 кОм, R2 = 56 кОм, R3 = 12 кОм f = 55 Гц. UDC=0 Тип измерителя: портативный ЦММ Brymen BM 25a. Предназначен для измерений синусоидальных сигналов в условиях высокого уровня помех (режим Lo-Z). ТО приложено, смотреть с 5-й стр. … - выбранный предел измерений Uк = 300 В; - класс точности на выбранном пределе 1,5 // 5; - диапазон рабочих (значений) частот ∆Fраб. = 50…60 Гц; - диапазон нормальных (значений) температур ∆Θнорм. = 18…28 °С; - диапазон рабочих (значений) температур ∆Θраб. = 0…40 °С; - температурный коэффициент (влияния) kΘ = 1,5∆о.п./10°С; - значение сопротивления RV ≥ 160 кОм (Lo-Z); - значение ёмкости СV ≤ 160 пФ (Lo-Z); Отсчитанное по дисплею значение: UV.
Uотс. = 200,0 B Параметры окружающей среды: - прогноз температуры ∆Θсреды = (4±2) °С; - другие влияющие величины не принимаются в расчёт..
