Задача 14: Задача 14-16 вариант 16
Новинка
Описание

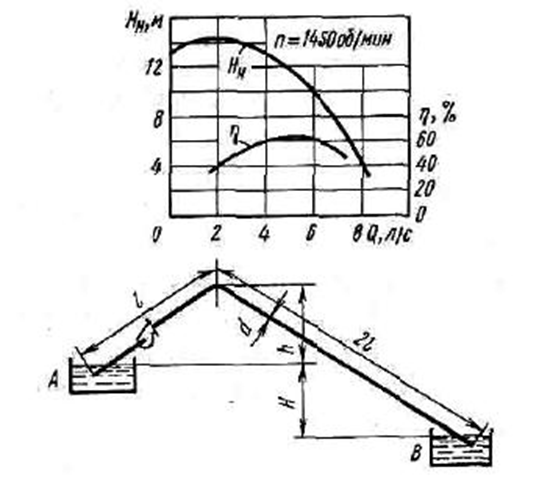

Центробежный насос с заданной характеристикой (n = 1450 об/мин) перекачивает воду по сифонному трубопроводу диаметром d = 50 мм и длиной 3*l = 75 м из резервуара А в резервуар В. Разность уровней в резервуарах H = 8 м; верхняя точка сифона расположена на высоте h = 5 м от уровня в верхнем резервуаре.
Определить, пренебрегая местными потерями и скоростными напорами и полагая коэффициент сопротивления трения λ = 0,025:
1) подачу, напор и к. п. д. насоса;
2) где следует установить насос (на восходящем или нисходящем участке сифона) и почему?
3) Каков был бы расход Q воды по сифону без насоса?
4) Каковы величины давления в верхней точке сифона при отсутствии и при наличии насоса?
