Задача 3: Задача 3-29 вариант 29
Новинка
Описание

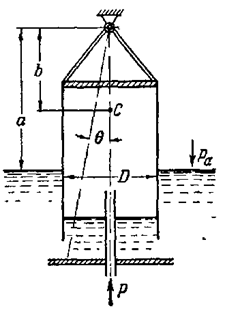

Тонкостенный цилиндрический колокол микроманометра свободно подвешен на шарнире и частично погружен открытым концом под постоянный уровень жидкости с атмосферным давлением. Определить, какова должна быть высота а расположения точки подвеса колокола над уровнем жидкости, чтобы при его отклонениях на углы 10 от вертикали он возвращался в исходное положение равновесия. Диаметр колокола D = 70 мм, его масса m = 800 г, расстояние центра тяжести до точки подвеса b = 200 мм. Избыточное давление внутри колокола Pи=1 кПа, удельный вес жидкости (спирт) р = 800 кг/м3.

Характеристики решённой задачи
Учебное заведение
Номер задания
Вариант
Программы
Теги
Просмотров
8
Качество
Идеальное компьютерное
Размер
27,65 Kb
Преподаватели
Список файлов
Задача3.29.docx
