Задача 2: Задача 2-10 вариант 10
Описание

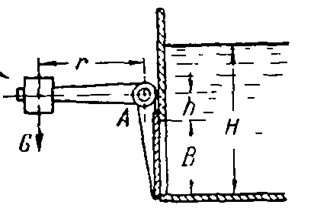

Квадратное отверстие размером В*В = 1*1 м3 в вертикальной стенке резервуара закрыто плоским щитом, который прижимается к стенке грузом О на плече r= 1,5 м. 1) Найти минимальную величину груза G, достаточную для удержания воды в резервуаре на уровне H=2 м, если расстояние от верхней кромки отверстия до оси вращения щита h = 0,3 м. Определить при этом реакцию R цапф А щита. 2) Определить, какой наименьший вакуум ри над водой в резервуаре будет удерживать щит без груза?
