По сифонному трубопроводу длиной l жидкость Ж при температуре 20 °С сбрасывается из отстойника А в отводящий канал Б. Какой должен быть диаметр d трубопровода (его эквивалентная шероховатость Δэ), чтобы обеспечить сбрасывание жидкости в количестве Q
Описание

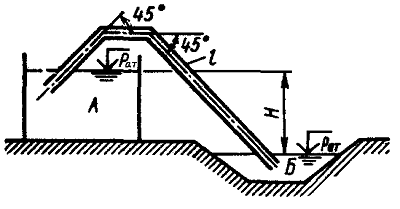

По сифонному трубопроводу длиной l жидкость Ж при температуре 20 °С сбрасывается из отстойника А в отводящий канал Б. Какой должен быть диаметр d трубопровода (его эквивалентная шероховатость Δэ), чтобы обеспечить сбрасывание жидкости в количестве Q при напоре H? Трубопровод снабжен приемным клапаном с сеткой (ζк), а плавные повороты имеют углы 45° и радиус округления R=2r. Построить пьезометрическую и напорную линии.
Вариант | Ж | Q, л/с | H, м | l, м | Δэ, мм | ζк |
5 | бензин | 2,6 | 3,8 | 12,6 | 0,05 | 6,8 |
