Шток силового гидроцилиндра Ц нагружен силой F и под действием давления Р перемещается слева направо, совершая рабочий ход S, за время τ. Рабочая жидкость при этом из штоковой полости цилиндра сливается через дроссель ДР. Диаметры поршня и штока соот
Описание

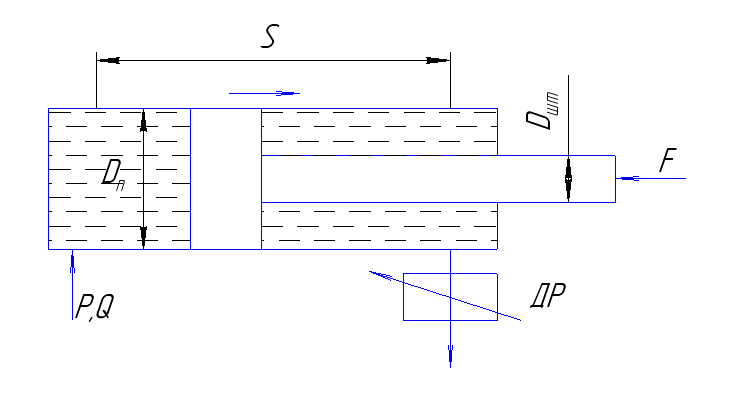

Шток силового гидроцилиндра Ц нагружен силой F и под действием давления Р перемещается слева направо, совершая рабочий ход S, за время τ. Рабочая жидкость при этом из штоковой полости цилиндра сливается через дроссель ДР. Диаметры поршня и штока соответственно равны Dп и Dшт. Определить необходимое давление Р рабочей жидкости в левой части цилиндра и потребную подачу жидкости в поршневой области цилиндра Q. Потери давления в дросселе ΔРд=250 кПа. КПД гидроцилиндра: объемный ηo=0,97, механический ηм=0,9. Исходные данные: ΔРд=250 кПа, ηo=0,97, ηм=0,9, F=20 кН, S=450 мм, τ=18 с, Dп=80мм, Dшт=40 мм.В word13.
