Через систему труб, состоящую из трех последовательно соединенных участков подводится вода от напорного бака А к потребителям (рис. 4-23). На участках АВ и ВС вода расходуется в виде непрерывной раздачи. По трубе СD идет до конца транзитный расход QD
Описание

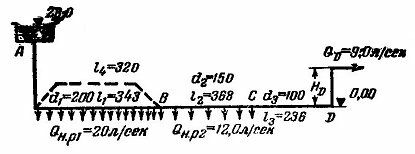

Через систему труб, состоящую из трех последовательно соединенных участков подводится вода от напорного бака А к потребителям (рис. 4-23). На участках АВ и ВС вода расходуется в виде непрерывной раздачи. По трубе СD идет до конца транзитный расход QD. Размеры труб, отметки и расходы показаны на рисунке. Трубы нормальные.
Определить:
1) Отметку НD пьезометрической линии в конечном пункте D.
2) Какой диаметр d дополнительного параллельного АВ трубопровода (показан на рисунке пунктиром), потребуется взять, чтобы отметка пьезометрической линии в пункте D повысилась на 1,5 м?
