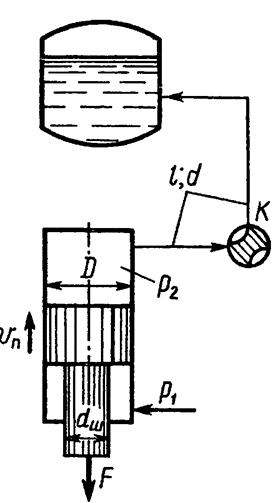

Определить перепад давления в силовом гидроцилиндре P_ц, шток которого нагружен постоянной силой F=16 кН, в следующих двух случаях: 1) скорость подъема поршня равна υ_п=0; 2) υ_п=0,2 м/с. Диаметри: поршня D=60 мм; штока d_ш=20 мм. Трубопровод, по которому жидкость движется из гидроцилиндра через распреде­лительK в бачок, имеет длину l=6 м; диаметр d=10 мм. Свойства жидкости: ν=4 Ст; ρ=850 кг/м³. Со­противлением распределителя К пренебречь. Избьггочное давление в баке считать равным нулю, нивелирование высоты не учитьтать.

Указание. Следует записать уравнение равновесия поршня и из него выразить Р_ц через давление P₂, которое является функцией скорости в трубопроводе.
