Самотечная труба переменного сечения (рис. 3.8) диаметрами d и D, с местными сопротивлениями (вход в трубу под углом β), колено, внезапное сужение, проходной вентиль, внезапное расширение и выход из трубы) соединяет между собой 2 закрытых резервуара

Самотечная труба переменного сечения (рис. 3.8) диаметрами d и D, с местными сопротивлениями (вход в трубу под углом β), колено, внезапное сужение, проходной вентиль, внезапное расширение и выход из трубы) соединяет между собой 2 закрытых резервуара с жидкостью плотностью ρ. Давление паров жидкости р₀₁ и р₀₂, перепад уровней воды ∆z. Коэффициент сопротивления проходного вентиля ξ_вен = 0,3.
Построить напорную и пьезометрическую линию для потока жидкости в трубе, принимая коэффициент гидравлического трения λ = 0,02. Данные для решения задачи взять из табл. 17.

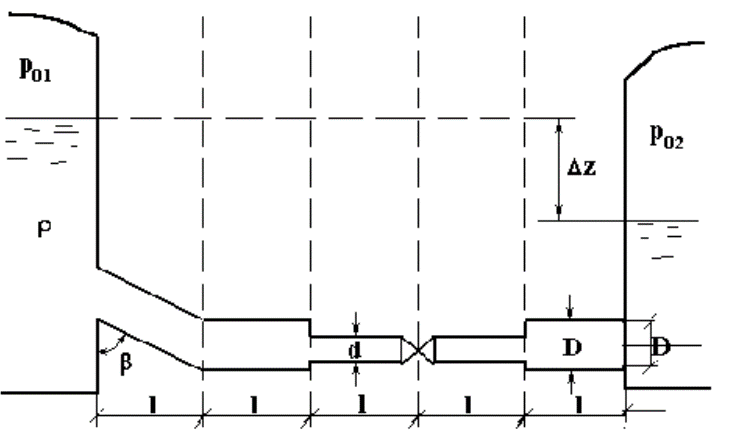

Рис. 3.8.
Таблица 17
