В гидроприводе с машинным управлением (рис. 13.2, а) применен регулируемый аксиально-поршневой насос, характеризующийся следующими параметрами: количество поршней z=7, диаметры поршней d=15 мм, диаметр окружности центров цилиндров D=40 мм, частота вр
Описание

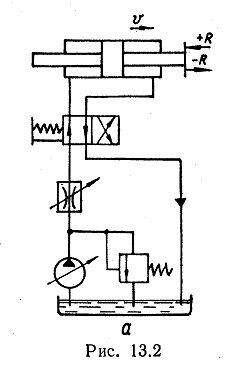

В гидроприводе с машинным управлением (рис. 13.2, а) применен регулируемый аксиально-поршневой насос, характеризующийся следующими параметрами: количество поршней z=7, диаметры поршней d=15 мм, диаметр окружности центров цилиндров D=40 мм, частота вращения n=960 мин-1, угол наклона диска может изменяться от 0 до 30°.
Построить график изменения скорости перемещения поршня гидроцилиндра в зависимости от угла γ, если диаметр цилиндра D1=80 мм, диаметр штока D2=40 мм. Утечками жидкости пренебречь.
Характеристики решённой задачи
Номер задания
Просмотров
6
Качество
Скан печатных листов
Размер
1,46 Mb
