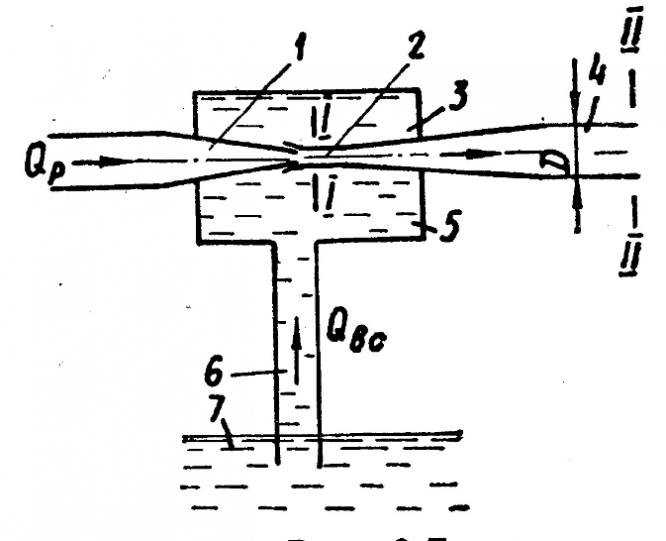

На рис. 3.7 показана принципиальная схема струйного насоса. Жидкость под давлением подается к насадку 1 в камеру смешения 2, переходящую в диффузор 3, за которым следует отводящий (напорный) трубопровод 4. Выходное сечение сопла и входное сечение камеры смешения находятся в замкнутой камере 5, к которой примыкает всасывающий трубопровод 6.

Между выходом из насадка и входом в горловину камеры 2 струя имеет минимальное поперечное сечение, наибольшую скорость и (согласно уравнению Бернулли) самое низкое давление. Она увлекает за собой в горловину часть жидкости из камеры 5, вследствие чего там создается вакуум, под действием которого жидкость из приемного резервуара 7 по трубопроводу 6 всасывается в камеру 5. Требуется определить вакуум в камере 5, если расход рабочей жидкости Q_р=0,4 л/с, расход всасываемой жидкости Q_вс=0,6 л/с, диаметр горловины d=12 мм, диаметр напорного трубопровода 4 D=25 мм. Потерями напора пренебречь. Плотность жидкости ρ=1000 кг/м³.
