Гидравлический домкрат состоит из неподвижного поршня 1 и скользящего по нему цилиндра 2, на котором смонтирован корпус 3, образующий масляную ванну домкрата, и плунжерный насос 4 ручного привода с всасывающим 5 и нагнетательным 6 клапанами. Определи
Описание

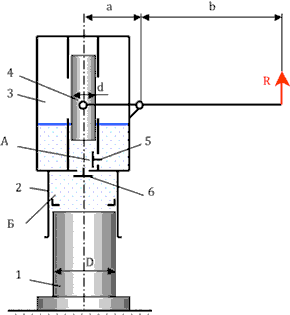

Гидравлический домкрат состоит из неподвижного поршня 1 и скользящего по нему цилиндра 2, на котором смонтирован корпус 3, образующий масляную ванну домкрата, и плунжерный насос 4 ручного привода с всасывающим 5 и нагнетательным 6 клапанами.
Определить давление рабочей жидкости в цилиндре и массу поднимаемого груза m, если усилие на рукоятке приводного рычага насоса R = 150 Н, диаметр поршня домкрата D = 180 мм, диаметр плунжера насоса d = 18 мм, КПД домкрата η = 0,68, плечи рычага a = 60 мм, b = 600 мм.
Определить давление рабочей жидкости в цилиндре и массу поднимаемого груза m, если усилие на рукоятке приводного рычага насоса R = 150 Н, диаметр поршня домкрата D = 180 мм, диаметр плунжера насоса d = 18 мм, КПД домкрата η = 0,68, плечи рычага a = 60 мм, b = 600 мм.
