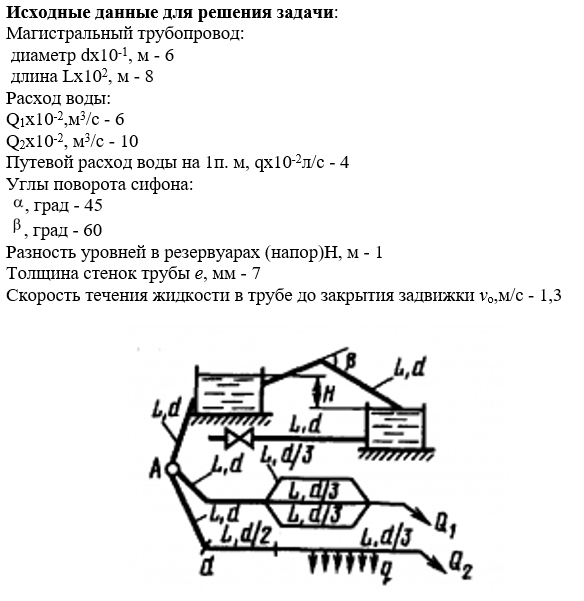

От пункта А проложена водопроводная сеть: с последовательным и параллельным соединениями стальных, бывших в эксплуатации, трубопроводов, к двум водоемам на разных отметках и постоянной разницей уровней Н.
Описание
Определить:
1. Объемный расход в сифоне.
2. Распределение объемного расхода воды Q1 в параллельных ветвях водопровода.
3. Потери напора по длине трубопровода на участках последовательного соединения.
4. Повышение давления р в трубопроводе при внезапном закрытии задвижки.
Исходные данные для решения задачи:
ДЕМО
Показать/скрыть дополнительное описаниеЗадача 31.От пункта А проложена водопроводная сеть: с последовательным и параллельным соединениями стальных, бывших в эксплуатации, трубопроводов, к двум водоемам на разных отметках и постоянной разницей уровней Н. Вода подается из одного водоема в другой посредством сифона с углами поворота и , выполненного из стального трубопровода диаметром d. От нижнего водоема отходит стальной трубопровод длиной L и диаметром d, заканчивающийся задвижкой. На последнем участке последовательного соединения трубопроводов имеется равномерно распределенный путевой объемный расход q и объемный расход в конце трубопровода Q2. Определить: 1.
Объемный расход в сифоне. 2. Распределение объемного расхода воды Q1 в параллельных ветвях водопровода. 3. Потери напора по длине трубопровода на участках последовательного соединения. 4. Повышение давления р в трубопроводе при внезапном закрытии задвижки. Исходные данные для решения задачи: Магистральный трубопровод: диаметр dх10-1, м - 6 длина Lх102, м - 8 Расход воды: Q1х10-2,м3/с - 6 Q2х10-2, м3/с - 10 Путевой расход воды на 1п. м, qх10-2л/с - 4 Углы поворота сифона: , град - 45 , град - 60 Разность уровней в резервуарах (напор)Н, м - 1 Толщина стенок трубы е, мм - 7 Скорость течения жидкости в трубе до закрытия задвижки vо,м/с - 1,3 .
Характеристики решённой задачи
Список файлов
- Задача 31.docx 497,04 Kb
