Задача 2-5 (Куколевский И.И.)
Описание

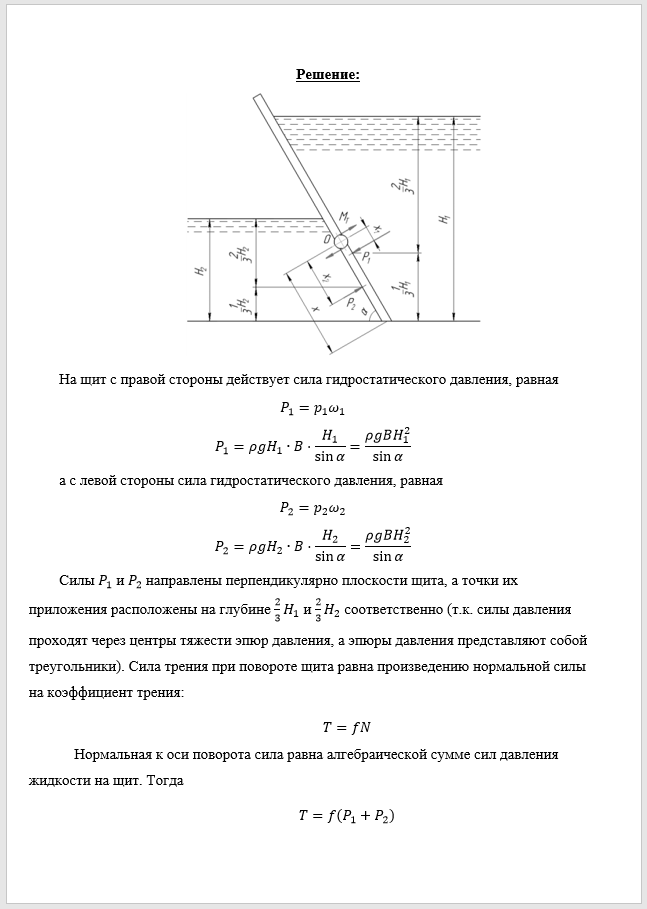

В файле есть 2 решения!
Задача 2-5 (Куколевский И.И.)

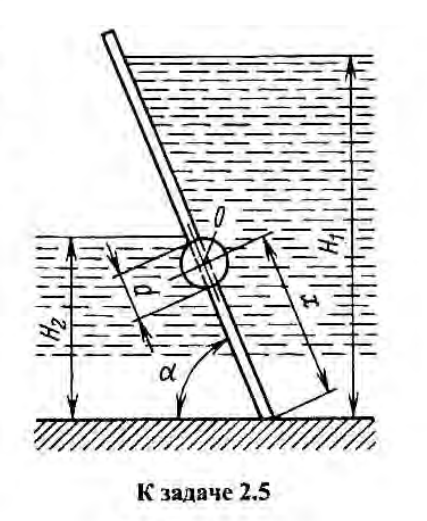

Щитовой затвор должен автоматически опрокидываться для пропуска воды при уровне последней Н1>6 м. Щит поворачивается на цапфах О диаметром d =0,4 м, имеющих коэффициент трения f = 0,2. Ширина щита B = 8 м, его угол наклона а = 60°. Найти, на каком расстоянии х должна быть расположена ось попорота щита, если под щитом имеется постоянный уровень воды H2 = 3 м, и определить силу Р, воспринимаемую его опорами в момент опрокидывания.Ответ, х = 2,69 м; Р = 1220 кН
ДЕМО
Показать/скрыть дополнительное описаниеЩитовой затвор должен автоматически опрокидываться для пропуска воды при уровне последней Н 1 >6 м. Щит поворачивается на цапфах О диаметром d =0,4 м, имеющих коэффициент трения f = 0,2. Ширина щита B = 8 м, его угол наклона а = 60°. Найти, на каком расстоянии х должна быть расположена ось попорота щита, если под щитом имеется постоянный уровень воды H 2 = 3 м, и определить силу Р, воспринимаемую его опорами в момент опрокидывания. Ответ, х = 2,69 м; Р = 1220 кН.
