Задача 7: Задача 7-11 вариант 11
Описание
Задача (Куколевский И.И.) 7-11
ДЕМО
Показать/скрыть дополнительное описание

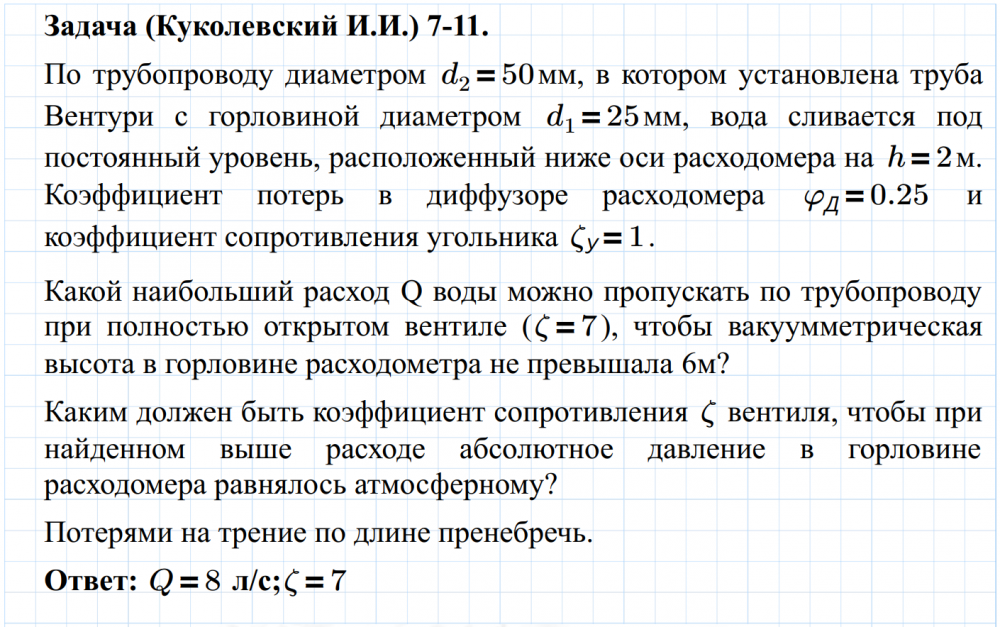

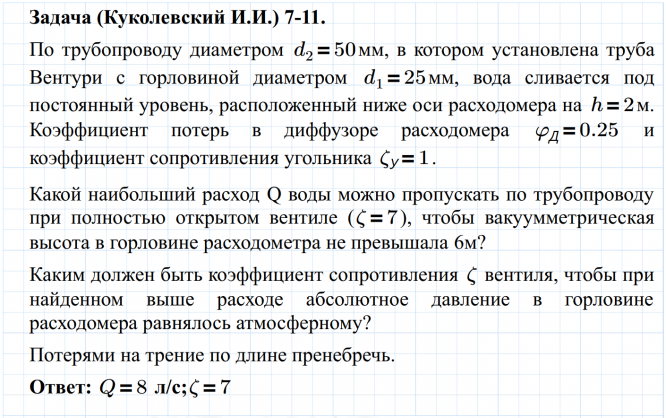

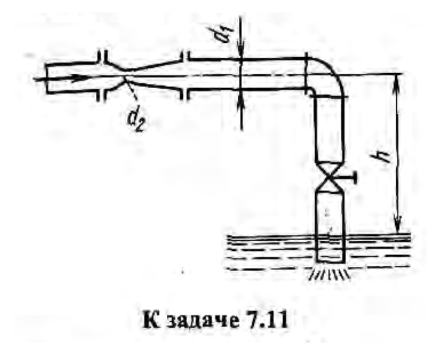

По трубопроводу диаметром d1 = 50 мм, в котором установлена труба Вентури с горловиной диаметром d2 = 25 мм, вода сливается под постоянный уровень, расположенный ниже оси расходомера на h = 2 м. Коэффициент потерь в диффузоре расходомера φд = 0,25 и коэффициент сопротивления угольника ξу = 1.Какой наибольший расход Q воды можно пропускать по трубопроводу при полностью открытом вентиле (ξ в = 7), чтобы вакуумметрическая высота в горловине расходомера не превышала 6 м? Каким должен быть коэффициент сопротивления ξв вентиля, чтобы при найденном выше расходе абсолютное давление в горловине расходомера равнялось атмосферному? Потерями на трение по длине пренебречь..
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
36
Качество
Идеальное компьютерное
Размер
3,74 Mb
Список файлов
7.11.pdf
