Гидросистема грядоделателя навесного ГН-2А имеет гидравлическую систему, включающую силовой цилиндр 1 (рабочее усилие которого N=2 кН) С поршнем 2 диаметром D=60 мм, соединенный трубопроводами 3 с распределителем 4, имеющего золотник 5, перепускной к
Описание

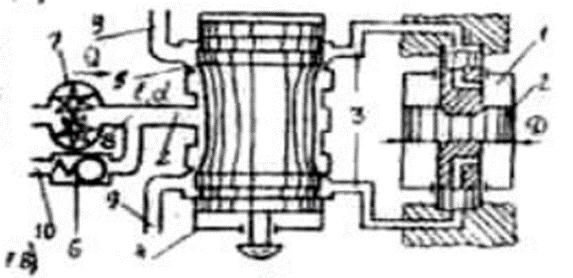

Гидросистема грядоделателя навесного ГН-2А имеет гидравлическую систему, включающую силовой цилиндр 1 (рабочее усилие которого N=2 кН) с поршнем 2 диаметром D=60 мм, соединенный трубопроводами 3 с распределителем 4, имеющего золотник 5, перепускной клапан 6, насос 7 с подачей Q=90∙10-6 м3/с, нагнетательный трубопровод 8 и сливные трубопроводы 9 и 10. Нагнетательный трубопровод имеет длину l=9,5 м и диаметр d=15,8 мм. В качестве рабочей жидкости используется масло удельным весом γ=8,62 кН и кинематической вязкостью ν=0,2 см2/с. Местные потери от потерь на трение по длине нагнетательного трубопровода 25%.
Определить давление р на выходе насоса.
Файлы условия, демо
Характеристики решённой задачи
Учебное заведение
УрГАУНомер задания
Программы
Теги
Просмотров
35
Качество
Идеальное компьютерное
Размер
96,81 Kb
Список файлов
Задача.docx
drawing
