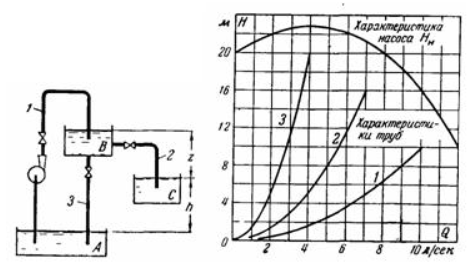

Задача (Куколевский И.И.) 14-37. Центробежный насос перекачивает воду из бака А по трубе 1 в промежуточный бак В, откуда она самотеком поступает в бак С по трубе 2 и частично возвращается в бак С по сбросной трубе 3. Характеристики насоса и труб заданы (см. график).
Определить расходы в трубах и уровень z, который установится в промежуточном баке В, если разность уровней в баках А и С равна h = 8 м.
Как изменится уровень г при выключении сбросной трубы?
Указание. Промежуточный бак К следует рассматривать как узловую точку, пьезометрический уровень в которой 2 определится после нахождения расходов в трубах
Ответ. 1) Q1 = 7,8 л/с, Q2 = 4,5 л/с, Q3 = 3,3 л/с и z = 6,2 м, 2) z' = 10,8 м
Определить расходы в трубах и уровень z, который установится в промежуточном баке В, если разность уровней в баках А и С равна h = 8 м.
Как изменится уровень г при выключении сбросной трубы?
Указание. Промежуточный бак К следует рассматривать как узловую точку, пьезометрический уровень в которой 2 определится после нахождения расходов в трубах
Ответ. 1) Q1 = 7,8 л/с, Q2 = 4,5 л/с, Q3 = 3,3 л/с и z = 6,2 м, 2) z' = 10,8 м
