Задача 1: Задача 1-18 вариант 18
Описание
Задача 1-18 (Куколевский И.И.)

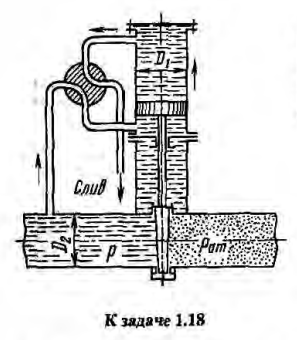

Определить диаметр D1 гидравлического цилиндра, необходимый для подъема задвижки, установленной на трубопроводе с избыточным давлением P = 1 МПа, если диаметр задвижки D2=1 м и вес подвижных частей устройства m = 204 кг. При расчете коэффициент трения задвижки в направляющих поверхностях принять равным f = 0,3, силу трения в цилиндре считать равной 5% от веса подвижных частей. Давление за задвижкой равно атмосферному.
Ответ. D1 = 56,4 см
ДЕМО
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
27
Покупок
1
Качество
Скан рукописных листов
Размер
98,85 Kb
Список файлов
- 1.18.pdf 98,85 Kb
