Задача 2: Задача 2-6 вариант 6
Описание

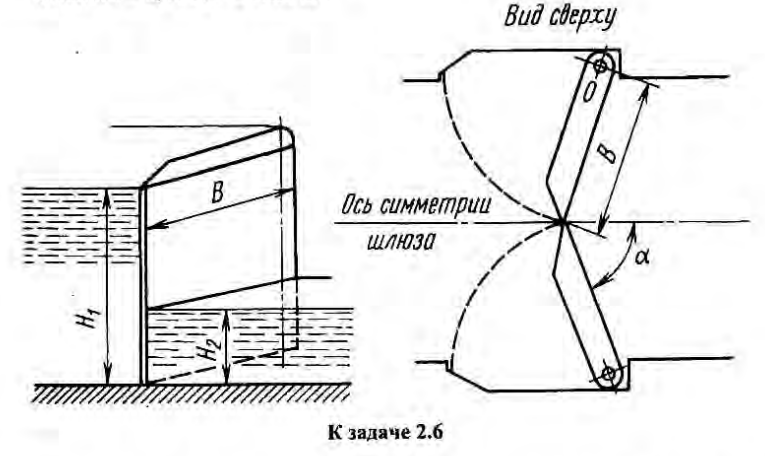

Задача 2-6 (Куколевский И.И.)

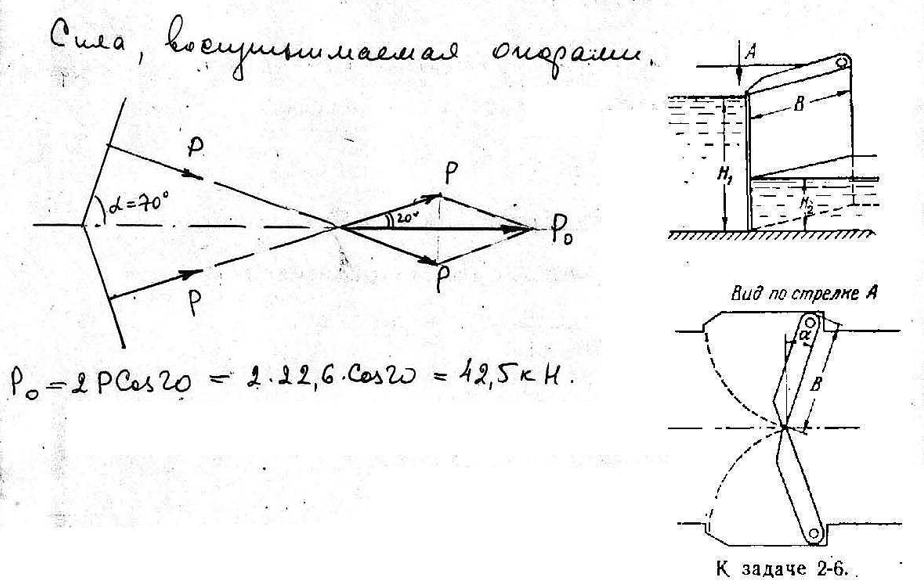

Двустворчатые ворота отгораживают шлюзовую камеру от канала с низовой стороны шлюза. При заполненном шлюзе вода по обе стороны ворог находится на уровнях H1=18 м и H2 = 6 м. Найти равнодействующую Р сил давления воды на каждую из створок ворог. На какой высоте х от дна проходит линия действия силы Р?Построить эпюру нагрузки от воздействия воды на поверхность ворот. Определить силу Р0, воспринимаемую опорами, расположенными на оси вращения каждой из створок.
При решении поверхность створки ворот считать плоской, шириной В= 16 м; угол а = 70°.
Ответ. Р = 22,6 МН, х = 6,5 м

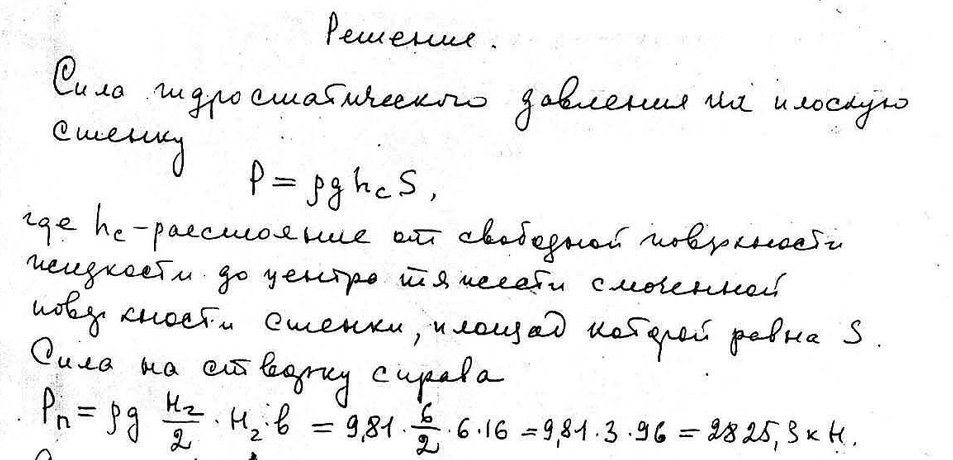

ДЕМО
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
10
Покупок
0
Качество
Скан рукописных листов
Размер
327,79 Kb
Список файлов
- 2-6-1.jpg 194,54 Kb
- 2-6-2.jpg 156,51 Kb
