Центробежный насос, производительностью Q подает воду в водонапорную башню высотой Hб по напорному трубопроводу диной lн м. Допускаемая скорость в трубопроводе υдоп=0,7-1,5 м/с, трубы стальные, бывшие в эксплуатации. Определить диаметр нагнетательног
Описание
Центробежный насос, производительностью Q подает воду в водонапорную башню высотой Hб по напорному трубопроводу диной lн м. Допускаемая скорость в трубопроводе υдоп=0,7-1,5 м/с, трубы стальные, бывшие в эксплуатации.
Определить диаметр нагнетательного трубопровода dн и pман – манометрическое давление, нужное насосу, чтобы подать воду в водонапорную башню.
Коэффициенты местных сопротивлений: поворот на 90° – 0,3; вентиль – 4,5; выход из насоса – 1,0; свободный излив – 0,5.
Дано: Q=26 л/с; Hб=12 м; lн=140 м.
Так же прикреплен шаблон расчета в exsel - необходимо только поменять в нем исходные данные и ваш вариант готов).

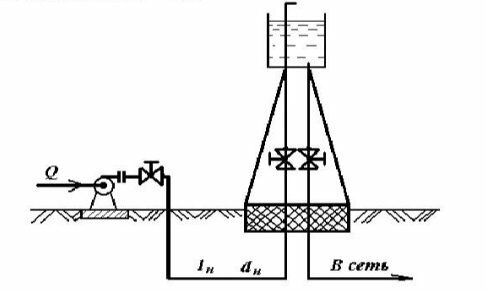

Рис. 1.
Файлы условия, демо
