Задача 2: Задача 2-9 вариант 9
Описание
Задача 2-9 (Куколевский И.И.)

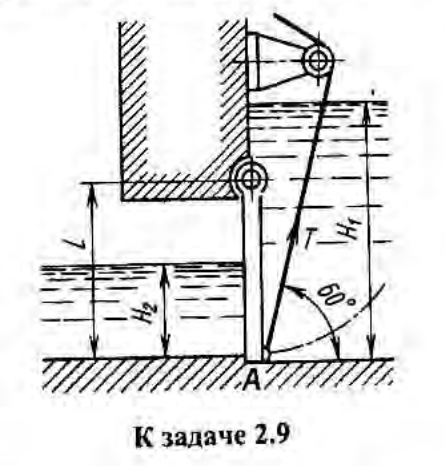

Прямоугольный поворотный щит размером L*B = 3*4 м закрывает выпускное отверстие плотины. Справа от щита уровень воды H1 = 5 м, а слева H2 = 2 м.Определить: 1) Начальную силу Т натяжения тросов, необходимую для открытия щита.
2) С какой силой PA щит прижимается к порогу А в закрытом положении, если принять, что по боковым сторонам щита опоры отсутствуют?
Ответ. T = 348 кН; РA = 175 кН,

ДЕМО

Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
62
Качество
Скан рукописных листов
Размер
189,33 Kb
