Из бака A, в котором поддерживается постоянный уровень, вода перетекает по сифонному трубопроводу (общая длина l1=20 м; d1=40 мм; λ1=0,0304), имеющему приемный клапан с сеткой (ζк=5), в бак B, из которого сливается в атмосферу по трубопроводу (l2=100
Описание

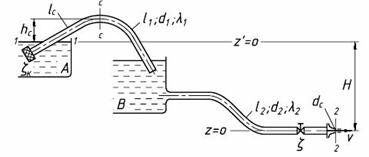

Из бака A, в котором поддерживается постоянный уровень, вода перетекает по сифонному трубопроводу (общая длина l1=20 м; d1=40 мм; λ1=0,0304), имеющему приемный клапан с сеткой (ζк=5), в бак B, из которого сливается в атмосферу по трубопроводу (l2=100 м; d2=60 мм; λ2=0,0277), включающему в себя задвижку (ζ=10) и сходящееся сопло (dс=30 мм; ζс=0,1; ε=0,97). Напор H=25 м.
Определить: а) расход Q в системе; б) вакуум pвс в сечении C–C, расположенном выше уровня жидкости в баке A на высоту hс=1 м. Длина восходящей линии сифонного трубопровода до сечения C–C lс=6,5 м. Потерями напора на плавных поворотах в трубопроводах пренебречь.
