Отверстие плотины перекрывается цилиндрическим затвором с козырьком. Диаметр цилиндра 2R=4,3 м, высота козырька hк=0,51 м. Козырек очерчен по дуге круга радиуса r=8 м. Цилиндр перекатывается по наклонной рейке, составляющей с горизонтом угол α=7 °С,
Описание

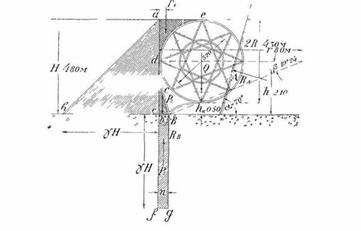

Отверстие плотины перекрывается цилиндрическим затвором с козырьком. Диаметр цилиндра 2R=4,3 м, высота козырька hк=0,51 м. Козырек очерчен по дуге круга радиуса r=8 м. Цилиндр перекатывается по наклонной рейке, составляющей с горизонтом угол α=7 °С, При чем диаметр опорного кольца равен 3,2 м. Точка касания А цилиндра и рейки расположена на высоте h=2,1 м. Вес цилиндра на ед. его длины составляет Q=3,25 т. Общий подпор Н=4,8 м. Определить давление воды на затвор и реакцию флютбета в точке В (рис. 45).
Характеристики решённой задачи
Номер задания
Просмотров
1
Качество
Скан печатных листов
Размер
665,13 Kb
