Секторный затвор плотины радиусом R = 4,5 м поддерживает напор воды Н = 3м. Поворачиваясь вокруг оси О, затвор может погружаться в выемку, сделанную в теле плотины и заполненную водой. Пренебрегая трением в опорах вращения, определить усилие Т, с которым
Описание
ДЕМО ![]()
Показать/скрыть дополнительное описание

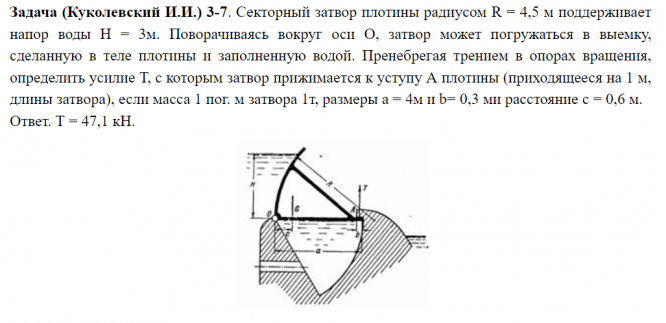

Секторный затвор плотины радиусом R = 4,5 м поддерживает напор воды Н = 3м. Поворачиваясь вокруг оси О, затвор может погружаться в выемку, сделанную в теле плотины и заполненную водой. Пренебрегая трением в опорах вращения, определить усилие Т, с которым затвор прижимается к уступу А плотины (приходящееся на 1 м, длины затвора), если масса 1 пог. м затвора 1т, размеры а = 4м и b= 0,3 ми расстояние с = 0,6 м. Ответ. Т = 47,1 кН..
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
232
Качество
Фото рукописных листов
Размер
419,03 Kb
Список файлов
![Картинка-подпись](https://s.studizba.com/z.php?f=/uploads/fotos/podpt_111526_32821.jpg&w=1632&h=400&t=1")
Если работа Вам была полезна, Пожалуйста, потратьте несколько секунд, чтобы оставить нам 5 ЗВЁЗД и положительный отзывы. Мы Вам глубоко признателены!
22 октября 2022 в 03:38
Комментарии

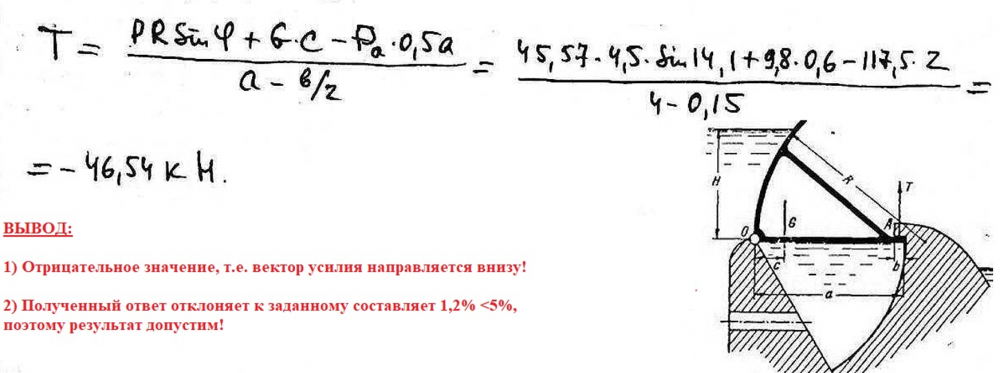

trifilov04: неправильное решение, либо допущена опечатка. подставленные в конечную формулу цифры не дают правильный ответ
Добрый день, файл был проверен и исправлен. Полученный результат допустимый!
неправильное решение, либо допущена опечатка. подставленные в конечную формулу цифры не дают правильный ответ
