Определить напор Н питающего резервуара с водой и расходы в разветвлениях Q3 и Q4, если заданы давления на поверхности в резервуарах Р1 = РИЗБ = 0,2 ат, Р2 = РВАК = 0,2 ат, общий расход Q = 15 л/с, расход в узле А q1 = 5 л/c, коэффициент шероховатост
Описание

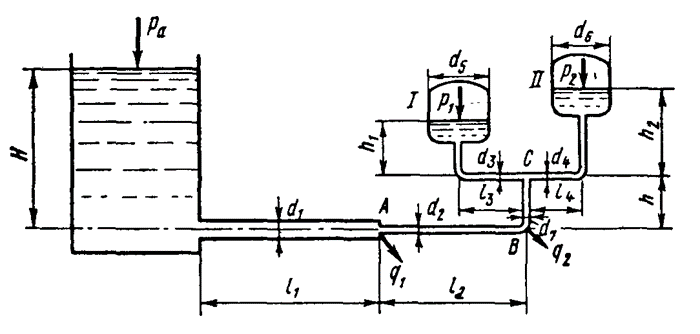

Определить напор Н питающего резервуара с водой и расходы в разветвлениях Q3 и Q4, если заданы давления на поверхности в резервуарах Р1 = РИЗБ = 0,2 ат, Р2 = РВАК = 0,2 ат, общий расход Q = 15 л/с, расход в узле А q1 = 5 л/c, коэффициент шероховатости труб n =0,0125. Геометрические характеристики: h = 2 м, h1 = 3 м, h2 = 10 м, d1 = 100 мм, d2 = d3 = d4 = 75 мм, l1 = 150 м, l2 = 50 м, l3 = 50 м, l4 = 75 м. Расходные характеристики труб К1 =53,72 л/с, К2 = К3 = К4 = 24,94 л/с. Местными потерями пренебречь. ![]()
Характеристики решённой задачи
Программы
Просмотров
1
Размер
46,76 Kb
Список файлов
Задача.docx
