Вода циркулирует по трубопроводу, состоящему из трех участков стальных труб, под давлением, создаваемым насосом 4. Насос наполняет бак 1 с избыточным давлением ризб, в днище которого установлен цилиндрический насадок, через него воды сливается в резе
Описание

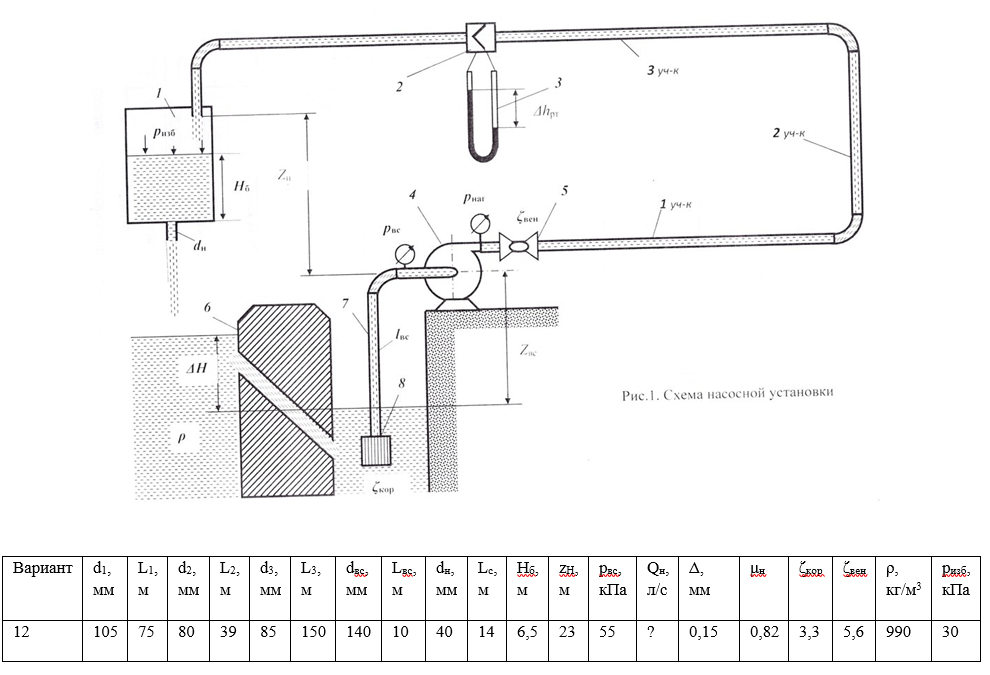

Вода циркулирует по трубопроводу, состоящему из трех участков стальных труб, под давлением, создаваемым насосом 4. Насос наполняет бак 1 с избыточным давлением ризб, в днище которого установлен цилиндрический насадок, через него воды сливается в резервуар 6, из которого она поступает в насосный колодей. Из колодца воды всасывается насосом на высоту zвс по всасывающей трубе, на которой установлена клапанная коробка 8. Нагнетательная линия состоит из трех учасков: на первом участке установлен вентиль 5, на третьем участке находится расходомер переменного перепада давления 2, снабженный ртутным дифманометром 3. Подъем воды осуществляется на высоту zн; давление нагнетания рм измеряется манометром, давлением всасывания рвс – вакуумметром. Высота уровня в баке 1 поддерживается на уровне Нб.
Определить: 1) высоту всасывания zн насоса;
2) необходимую мощность насоса;
3) величины, обозначенные в таблице знаком вопроса «?».
![]()
Определить: 1) высоту всасывания zн насоса;
2) необходимую мощность насоса;
3) величины, обозначенные в таблице знаком вопроса «?».
