Задача 9: Задача 9-19 вариант 19
-78%
Описание
Зачтено на максимальный балл

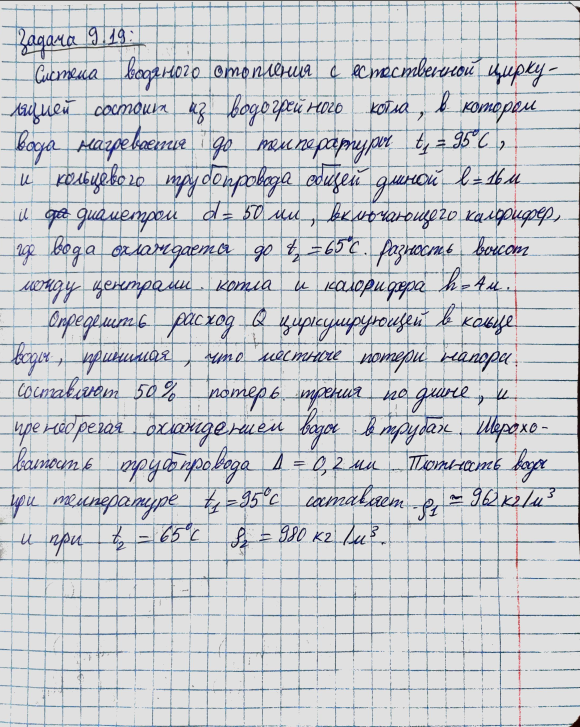

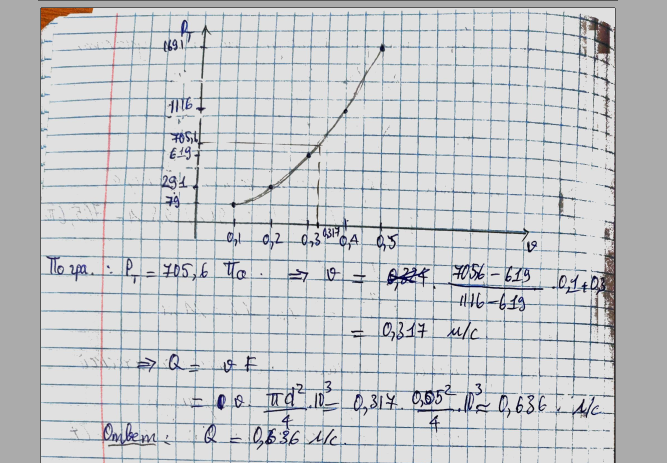

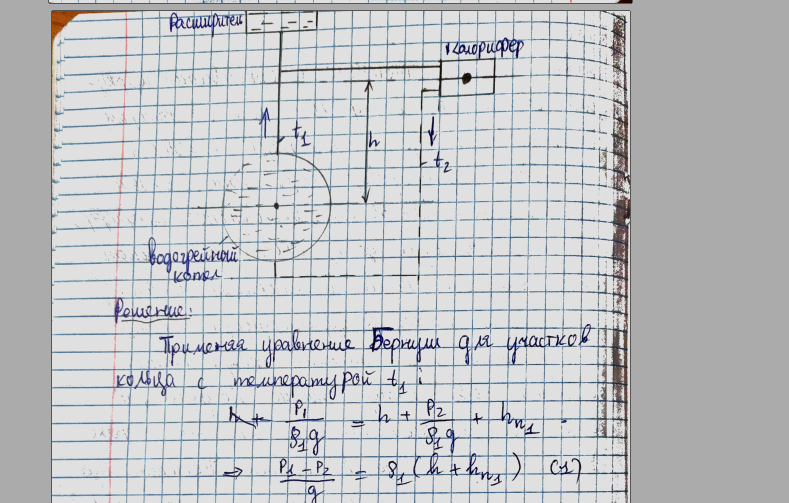

Система водяного отопления с естественной циркуляцией состоит из водогрейного котла, в котором вода нагревается до температуры t1 = 95 ℃, и кольцевого трубопровода общей длиной l = 16 м и диаметром d = 50 мм, включающего калорифер, где вода охлаждается до t2 = 65 ℃. Разность высот между центрами котла и калорифера h = 4 м.Определить расход Q циркулирующей в кольце воды, принимая, что местные потери напора составляют 50% потерь трения по длине, и пренебрегая охлаждением воды в трубах. Шероховатость трубопровода Δ = 0,2 мм. Плотность воды при температуре t1 = 95 ℃ составляет ρ1 = 962 кг/м3 и при t2 = 65 ℃ ρ2 = 980 кг/м3.
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
22
Качество
Скан рукописных листов
Размер
2,99 Mb
Список файлов
9.19.pdf
