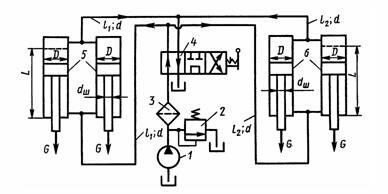

Автомобиль повышенной проходимости имеет четыре дополнительных ведущих колеса (катка), которые могут опускаться на грунт или подниматься с помощью гидросистемьг, показанной схематически на рисунке. Система состоит из насоса 1, предохранительного клапана 2, фильтра 3, трехпозиционного распределителя 4 и четьгрех гидроцилиндров: двух передних 5 и двух задних 6. Определить время подъема передних и задних колес, если сила веса на каждое колесо G = 2 кН; рабочий объем насоса V = 0,012 л; частота вращения n = 1250 об/мин; объемный к.п.д. при давлении Рн =10 МПа, ?0= 0,85; размерьг. D = 40 мм; dш = 25 мм; l = 500 мм; l1=2 м; l2=5 м; d = 6 мм; свойства жидкости: р = 900 кг/м3; v = 0,4 Ст. Местные сопротивления заменить эквивалентньши длинами труб: фильтр - lф = 250d; распределитель (каждый канал) lр=100d. Потери давления на трение по длине учесть лишь на участках, длины которых даны (l1 и l2).
Указание. Задача решается графоаналитическим методом.![]()
