Для улучшения работы короткого диффузора с диаметром Dн в нем установлен направляющий аппарат. В натуре по диффузору протекает Qн воздуха (ρ=1,17 кг/м3). Определить: 1) расход Qм в модельном диффузоре, работающем на воде (ν=0,010 Ст); 2) перепад давл
Описание

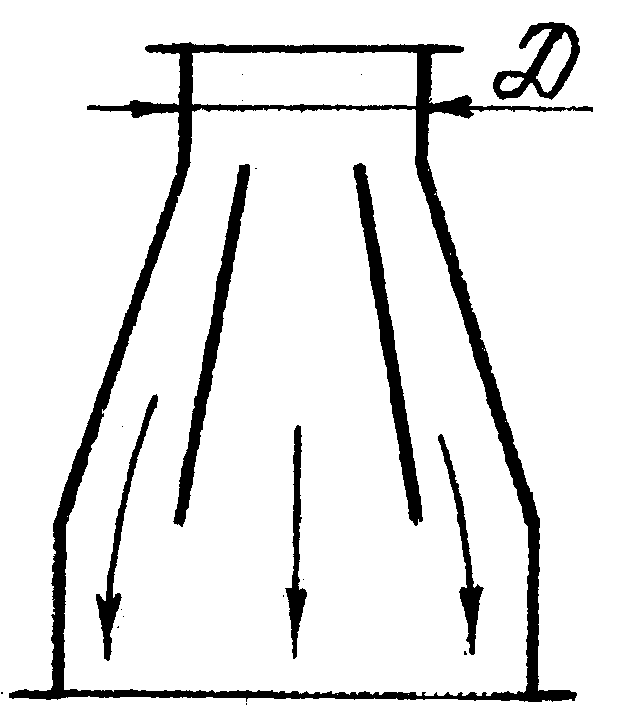

Для улучшения работы короткого диффузора с диаметром Dн в нем установлен направляющий аппарат. В натуре по диффузору протекает Qн воздуха (ρ=1,17 кг/м3). Определить: 1) расход Qм в модельном диффузоре, работающем на воде (ν=0,010 Ст);
2) перепад давления в натуре pн, если в модели потеря напора составила hМ.
Задача 8-18. Дано: KL=7; Dн=0,14 м; Qн=260 л/с; hМ=1,2 м; νн=0,154 Ст; νм=0,01 Ст; ρн=1,17 кг/м3; ρм=103 кг/м3; Qм=?; ΔPн=?
Характеристики решённой задачи
Учебное заведение
НГТУ им. Р.Е. АлексееваНомер задания
Вариант
Просмотров
24
Качество
Фото рукописных листов
Размер
2,64 Mb
Список файлов
![Картинка-подпись](https://s.studizba.com/z.php?f=/uploads/fotos/podpt_17499_40220.jpg&w=1632&h=400&t=1")
drawing
